안녕하세요 ^^

라인시스템입니다~

​

지난 수요일에 포스팅을 한 것과 같은 날에 작업한

BioLite N2(슈프리마, SUPREMA) 리더기 관련 포스팅입니다 ㅋㅋㅋ

​

지금 작성하는 포스팅은

이미 게시한 아래의 내용과 관련이 있습니다 ㅋㅋㅋ

종로구 청계한국빌딩 사무실에 코맥스 비디오폰(CAV-43U, DRC-4Y, COMMAX) 설치 - 라인시스템

안녕하세요 ^^ 라인시스템입니다~ 이른 아침 청계천로의 모습입니다 ^^ 수레에 짐을 싣고 건물로 들어가기 ...

blog.naver.com

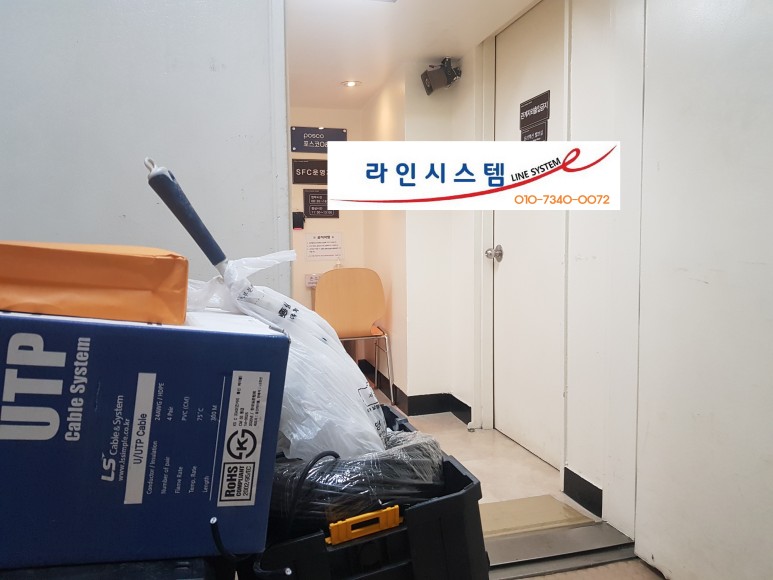

아침식사를 하고 와서 첫 번째 촬영한 사진이에요~

아직은 실내가 어둡네요 ㅋㅋㅋ

아마도 이쪽이 안쪽이라서 그런 거겠지요 ^^

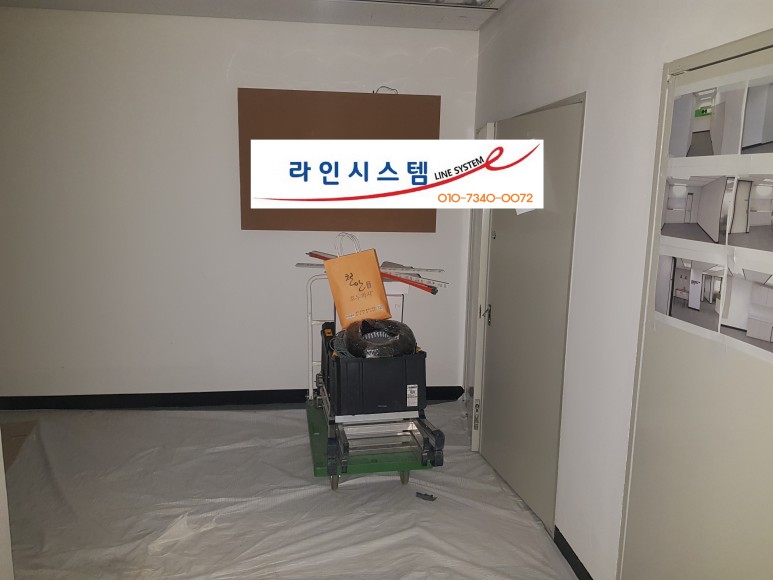

실내에 있는 등을 켠 후에

출입문을 기준으로 앞뒤로 촬영한 모습이에요 ^^

이곳은 지난번에 포스팅을 할 때

코맥스 비디오폰 모기(CAV-43U, COMMAX)에 전원을 공급하기 위한 케이블과

BioLite N2(SUPREMA, 슈프리마)의 TCP/IP 통신을 하기 위해 케이블을 두 가닥 인출했다고 말씀을 드렸는데 반은 맞고 반은 조금 다릅니다~

그건 차차 말씀드리죠 ^^

빨간색 화살표가 가리키는 곳은

BioLite N2(SUPREMA, 슈프리마)를 설치하는 곳인데

케이블 포설을 위해 타공 작업을 진행했어요~

​

주황색 화살표가 가리키는 곳은

퇴실 버튼(터치스위치, SM-EB30)을 설치할 곳인데

이곳도 역시 케이블 포설을 위해 타공 작업을 진행했어요 ^^

​

초록색 화살표가 가리키는 방향에는

코맥스 인터폰 자기(DRC-4Y, COMMAX)가 설치되어 있습니다~

이곳은 전공구(점검구)가 없고

천정에 매립의 방법으로 설치된 형광등 기구를 들어 올려

한쪽으로 포개놓은 다음에 사다리에 올라가기 전에 촬영한 사진입니다~

​

천정 안쪽은 어떤 모습일까요?

사다리 위에 올라오면서 가져온

전동드릴, 줄자, 네임펜을 놓고 촬영한 사진이에요~

​

핑크색 화살표가 가리키는 방향에

타공 위치를 정확하게 잡은 다음에

타공 작업을 진행해야 하거든요 ㅋㅋㅋ

​

타공 작업을 마치고

오른쪽 상단에 표시한 주황색 화살표가 가리키는 방향으로 이동을 했어요 ^^

바로 이곳이

조금 전 사진에서 말씀드린 주황색 화살표가 가리키는 방향인데

빨간색 화살표가 가리키는 곳으로

옥색 화살표가 가리키는 케이블(상용전원 케이블, UTP 케이블)

이렇게 두 가닥을 요비선으로 밀어 넣었어요~

​

사다리에서 내려와 반대쪽으로 가봐야겠지요 ^^

반대편 조그만 방으로 왔어요~

​

노란색 화살표가 가리키는 케이블(상용전원 케이블, UTP 케이블) 이

바로 조금 전에 천정에서 밀어 넣은 케이블입니다 ^^



콘센트 연결 작업과 어댑터를 연결한 후,

케이블 타이로 단단하게 묶어놓은 모습입니다~



다시 천정으로 왔어요~

​

사다리 아래에서 케이블 타이로 고박작업을 했던

콘센트와 어댑터 그리고 이와 연결된 케이블을 가지런히 정리를 해서

천정 위에 올려놓았습니다~

​

UTP 케이블은

BioLite N2(SUPREMA, 슈프리마)와

TCP/IP 통신을 하기 위해 포설한 케이블입니다 ^^

이제

전원 케이블에 대해 말씀드릴 시간이 되었네요 ㅋㅋㅋ

​

서두에서

반은 맞고 반은 조금 다르다는 말씀을 드린 그 내용인데요~

​

위 빨간색 화살표가 가리키는 곳을 보시면

콘센트 하나가 있는데,

이 콘센트는 조금 전에 포설한 상용전원 케이블과 연결되어 있습니다~

​

이 콘센트에서 하나는 출입문 쪽으로,

또 하나는 코맥스 비디오폰 모기(CAV-43U, COMMAX)에

상용전원을 공급하기 위한 케이블입니다 ^^

​

이제 궁금증이 해결되셨나요? ㅋㅋㅋ

​

이 작업을 마치고

노란색 화살표가 가리키는 바와 같이

콘센트를 옆으로 눕힌 다음에 사다리에서 내려왔어요 ^^

2가지 색상(핑크색, 노란색)의 화살표는

화살표가 2개인데, 같은 케이블임을 표시하기 위함입니다 ^^

​

라임색 화살표가 가리키는 케이블은

2개의 어댑터에서 포설해온 케이블인데,

두 가닥은 노란색 화살표가 가리키는 데드볼트(DEAD-BOLT) 전원용으로

나머지 두 가닥은 핑크색 화살표가 가리키는 BioLite N2(SUPREMA, 슈프리마)와

결선을 한 모습입니다~

옥색 화살표가 가리키는 바와 같이

3개의 장소에서 포설해온 케이블을 결선 작업을 진행한 후,

케이블 타이로 단단하게 묶어줍니다~

​

라임색 화살표가 가리키는 케이블은

데드볼트(DEAD-BOLT) 와 연결할 케이블이에요~



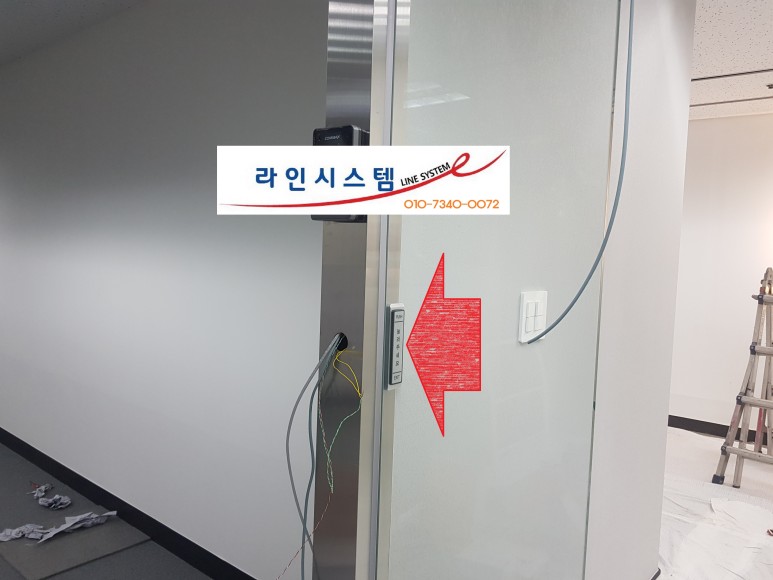

퇴실 버튼(터치스위치, SM-EB30) 설치도 마무리했습니다~

세 개의 빨간색 화살표가 가리키는 부분이에요 ^^

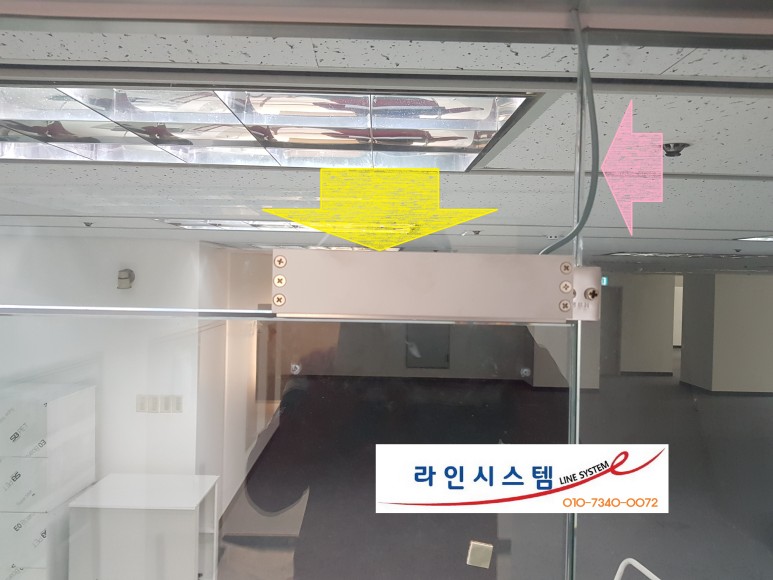

통유리에 전기정을 설치할 때 사용하는 브래킷(노란색 화살표)을 설치하고 케이블(핑크색 화살표)과 결선을 한 후, 브래킷 안으로 밀어 넣었습니다 ^^

통유리 출입문 상단 끝부분에 자석판이 달린 브래킷(빨간색 화살표)을 설치하고

노출된 케이블 부분은 쫄대(몰드)로 마감을 했습니다~

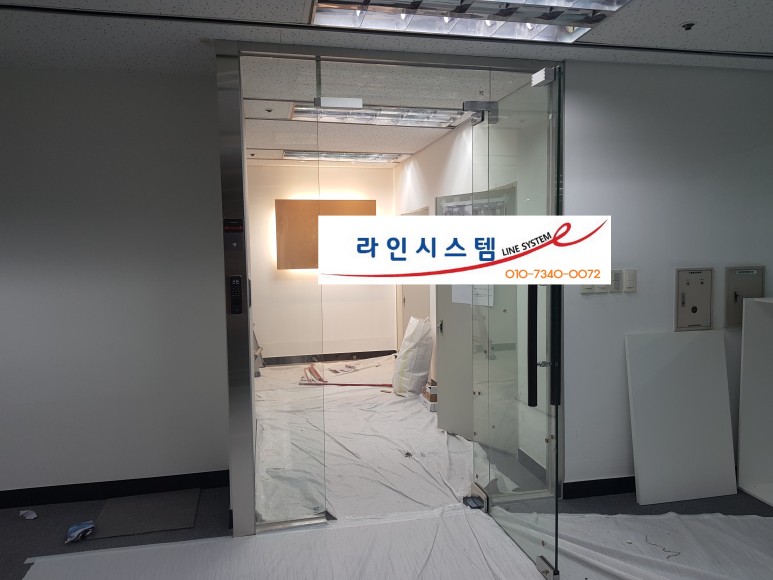

방금 작업한 현장(황금색 화살표)을

원거리에서 촬영한 모습이에요~

노란색 화살표가 가리키는

BioLite N2(SUPREMA, 슈프리마)도 설치를 마쳤어요~



이제 모든 장비에 전원을 넣는 작업을 해야 합니다 ^^

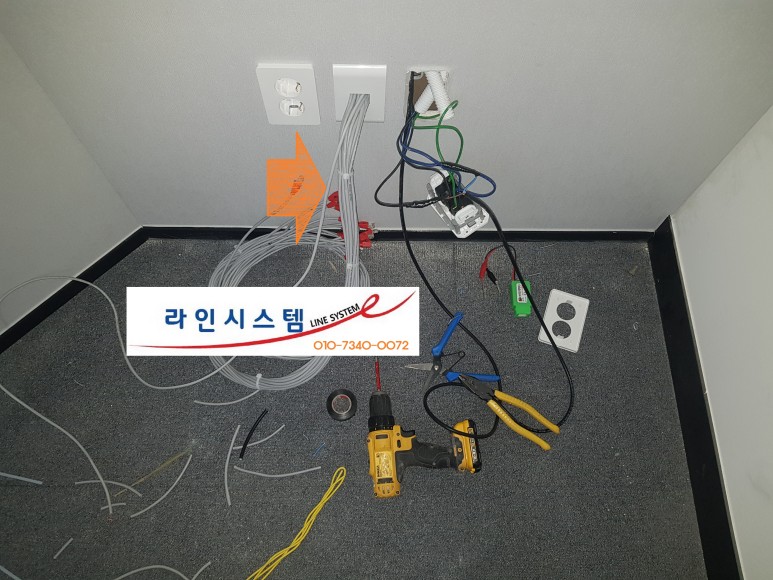

사무실 안쪽으로 들어와서

BioLite N2(SUPREMA, 슈프리마)가 TCP/IP 통신을 하도록 포설한 UTP 케이블(주황색 화살표)을 왼쪽으로 인출을 해놓고 ㅋ

​

상용전원과 연결할 전원 케이블을

콘센트 뒤 패널에 연결된 케이블과 결선 작업(노란색 화살표)을 진행했어요 ^^



전원을 넣었으니

데드볼트(DEAD-BOLT)가 잠겨 있겠지요?

​

잠긴 것을 확인하고

데드볼트(DEAD-BOLT)를 해정하기 위해

퇴실 버튼(터치스위치, SM-EB30)을 해제하면서

사진을 다시 한번 찍었어요~



BioLite N2(SUPREMA, 슈프리마)도 전원이 켜졌네요 ^^

리더기 설정 작업을 진행했어요 ㅋㅋㅋ



오늘의 현장을

사무실 바깥쪽에서 한 번

사무실 안쪽에서 한 번

이렇게 두 번 촬영을 했어요 ^^

오늘 설치한 패키지 박스들입니다 ^^

수레가 굴러가지 않게 잠시 세워두고

복도 끝에 있는 곳에 가서 볼 일을 좀 보고



청계천로와 세종대로를 수레를 밀어서

주차를 한곳으로 왔어요 ^^

짐을 싣고

맛있는 점심 식사를 했어요~
