안녕하세요 ^^

라인시스템입니다~

​

지금 하는 포스팅은

이 달 15일에 작업을 진행한 곳인데

벌써 2주가 다 되어가네요 ㅋㅋㅋ

​

한 주 앞서 5층에 설치된 자동문에

BioLite N2(SUPREMA, 슈프리마)를 설치했었는데

​

오늘은 같은 건물 3층에 설치된 자동문에

BioLite N2(SUPREMA, 슈프리마)를 설치해야 해요 ^^



3층에 설치된 자동문에

BioLite N2(SUPREMA, 슈프리마)를 설치하기에 앞서

사무실 내부에서 바라본 장면과

계단에서 사무실을 바라본 장면을 촬영했어요~



어느 정도 작업을 진행한 상태에서 촬영한 사진인데

초록색 화살표가 가리키는 두 가닥의 UTP 케이블과

옥색 화살표가 가리키는 한 가닥의 UTP 케이블이

통전금구(빨간색 화살표)를 통해서

일부는 코맥스 비디오폰 자기(DRC-4Y, COMMAX, 황금색 화살표)로

나머지는 분홍색 화살표가 가리키는 장치와

BioLite N2(SUPREMA, 슈프리마)와 결선하는 작업까지 완료했어요~

​

라임색 화살표가 가리키는

어댑터(BioLite N2에 필요한 전원을 공급할 장치) 결선을 진행하고

주황색 화살표가 가리키는 장치도 마무리를 했습니다~

​

연한 보라색 화살표가 가리키는 곳을 보시면

BioLite N2(SUPREMA, 슈프리마)가 켜진 것을 확인하실 수 있어요 ㅋㅋㅋ

​

이제 실내로 들어가 볼까요?

보라색 화살표가 가리키는 장치가

어댑터(BioLite N2에 필요한 전원을 공급할 장치)의 모습입니다~

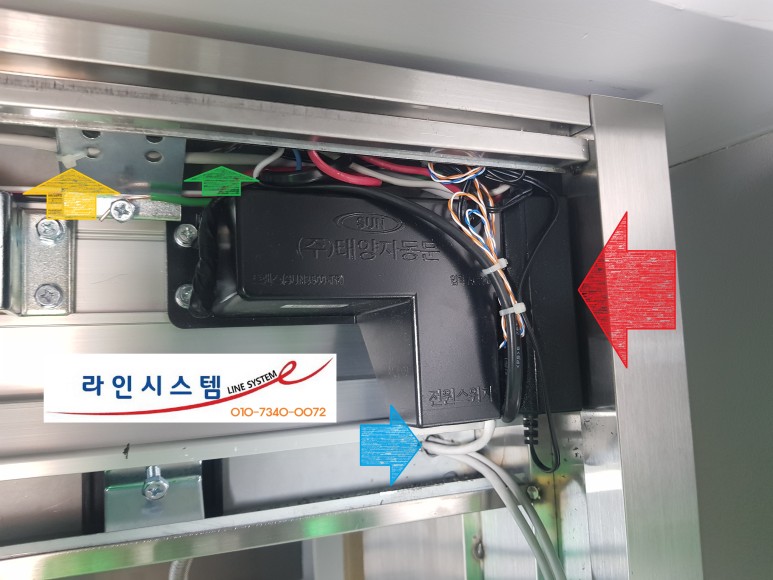

어댑터(BioLite N2에 필요한 전원을 공급할 장치, 빨간색 화살표)를

자동문 어댑터 옆의 공간에 안착할 수 있도록 밀어 넣었습니다~

​

옥색 화살표가 가리키는 곳으로 포설 된 세 가닥의 UTP 케이블 중

UTP 한 가닥은 일부는 어댑터(BioLite N2에 필요한 전원을 공급할 장치)에

나머지는 초록색 화살표가 가리키는 곳을 지나, 조금 더 왼쪽에 있는 자동문 컨트롤러 쪽으로 갔습니다. 중간중간에 황금색 화살표가 가리키는 바와 같이 고박작업도 진행을 했고요 ㅋㅋㅋ

자동문 바닥을 통해 포설한 UTP 케이블(빨간색 화살표)이 2개의 방을 지나 하나는 무선공유기 또 하나는 코맥스 비디오폰 모기쪽으로 포설하기 위해서 노란색 화살표가 가리키는 곳을 통해 인입을 했어요~~~

대충 계산을 해보니

자동문에서 무선공유기가 있는 곳까지

30미터 정도 UTP 케이블(라임색 화살표)을 포설했네요 ㅋㅋㅋ

​

BioLite N2(SUPREMA, 슈프리마)와 연결된 UTP 케이블을

무선공유기에 꽂으면 그제야 비로소 TCP/IP 통신을 할 수 있어요 ^^

무선공유기에서 가까운 곳에

코맥스 비디오폰 모기(CAV-43U, COMMAX) 설치도 마무리했습니다~

BioLite N2(SUPREMA, 슈프리마)는

자동문에서 전원을 공급했지만

​

코맥스 비디오폰 모기(CAV-43U, COMMAX)에 공급할 전원은

이곳 분전반에서부터 케이블을 포설했어요~

앞서 5층에 설치면서

관리프로그램 바이오스타 2(BioStar2, SUPREMA)가 설치된 PC에 와서

이번에 설치한

BioLite N2(SUPREMA, 슈프리마)를 등록한 후에,

근태관리 장비로 등록하는 중입니다 ^^

빨간색 화살표가 가리키는 곳을 보시면

5층 출입문과 3층 출입문 이렇게 두 개가 등록되어 있음을 확인하실 수 있어요 ^^

BioLite N2(SUPREMA, 슈프리마)도

옥색 화살표가 가리키는 바와 같이 정상적으로 등록이 되어 있습니다~

근태관리 보고서를 조회하는 방법에 대해

안내를 해드리고 있습니다 ^^



모든 작업을 마치고 나오면서

사무실 내부에서 자동문을 바라본 모습과

자동문 바깥쪽에서 바라본

BioLite N2(SUPREMA, 슈프리마)와

코맥스 비디오폰 자기(DRC-4Y, COMMAX)의 모습을 촬영했어요~
