안녕하세요 ^^

라인시스템입니다~

​

지금 작성하는 포스팅은

이미 게시한 아래의 내용과 관련이 있습니다 ㅋㅋㅋ

현대지식산업센터한강미사2차 사무실에 코맥스 비디오폰(CAV-43U, DRC-4Y, COMMAX) 설치 - 라인시스템

안녕하세요 ^^ 라인시스템입니다~ 지금 작성하는 포스팅은 이미 게시한 아래의 내용과 관련이 있습니다 ㅋ...

blog.naver.com

코맥스 비디오폰 자기(DRC-4Y, COMMAX) 아랫부분에

X 자로 붙여놓은 검은색 절연테이프를 걷어내고

그 안에 매립을 해놓은 UTP 케이블을 꺼냈어요 ㅋㅋㅋ

​

BioLite N2(SUPREMA, 슈프리마)가 사용할 케이블인데

주황색 화살표가 가리키는 부분은 TCP/IP 통신을 위한 것이고

초록색 화살표가 가리키는 부분은

BioLite N2(SUPREMA, 슈프리마)의 전원을 공급하기 위한 부분과

접점과 연결할 케이블입니다 ^^

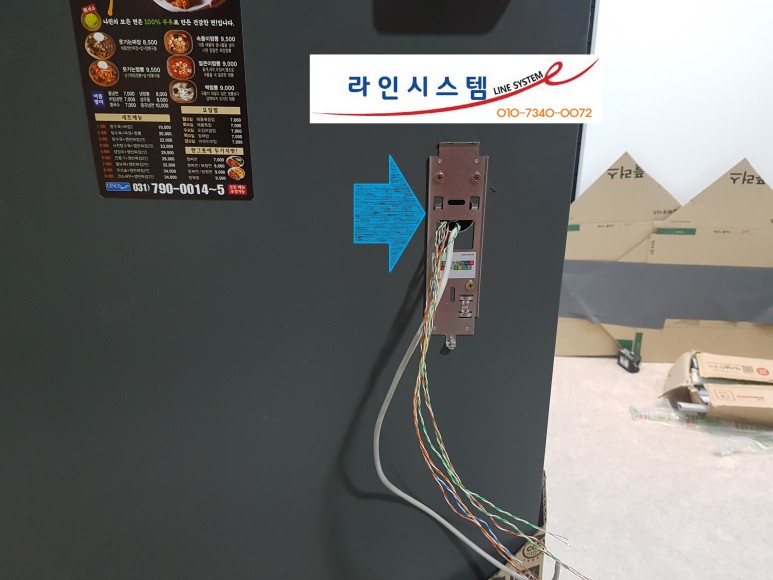

BioLite N2(SUPREMA, 슈프리마)를 거치하기 위해서

브래킷(옥색 화살표)을 설치했습니다 ^^

BioLite N2(SUPREMA, 슈프리마)의 전원 그리고 접점과 관련된 부분이 핑크색 화살표가 가리키는 부분이고, 연한 보라색 화살표가 가리키는 부분은 TCP/IP 통신을 하기 위한 부분인데 결선 작업을 마쳤어요~

BioLite N2(SUPREMA, 슈프리마, 노란색 화살표) 설치를 마쳤습니다~



BioLite N2(SUPREMA, 슈프리마) 와 TCP/IP 통신을 위해

UTP 케이블 반대쪽에는 RJ45 작업을 마무리했어요 ^^

다시 자동문으로 와서

자동문 커버를 반 정도 열어놓고,

라임색 화살표가 가리키는 곳에 포개놓은 UTP 케이블을

조심스럽게 꺼냈어요 ㅋㅋㅋ

​

총 3가닥의 UTP 케이블인데

두 가닥은 이곳을 경유하여 천정으로 포설이 되어 있어요~

그중 한 가닥(바닥으로 늘어트린)을 작업을 마무리해야 합니다 ^^

케이블이 더 잘 보이도록

조금 각도를 틀어서 촬영한 장면인데

주황색 화살표가 가리키는

두 가닥의 UTP 케이블은 이곳을 경유하여 천정으로 포설이 되어 있어요~

그중 한 가닥(빨간색 화살표)의 UTP 케이블입니다~



옥색 화살표가 가리키는 슈프리마 전용 어댑터를 결선했어요~

결선 작업을 한쪽은 노란색 화살표가 가리키는 곳인데,

그곳은 오른쪽 사진의 핑크색 화살표가 가리키는 부분입니다 ^^

​

조금 더 위로 올라가 볼까요?

자동문과 연결된 상용전원 케이블에

슈프리마 어댑터 커넥터(라임색 화살표)을

연결(빨간색 화살표) 했습니다 ^^

위 사진에서 옥색 화살표, 주황색 화살표, 초록색 화살표가 가리키는 부분이

BioLite N2(SUPREMA, 슈프리마)에 전원을 공급하기 위한 작업과 관련된 부분입니다~

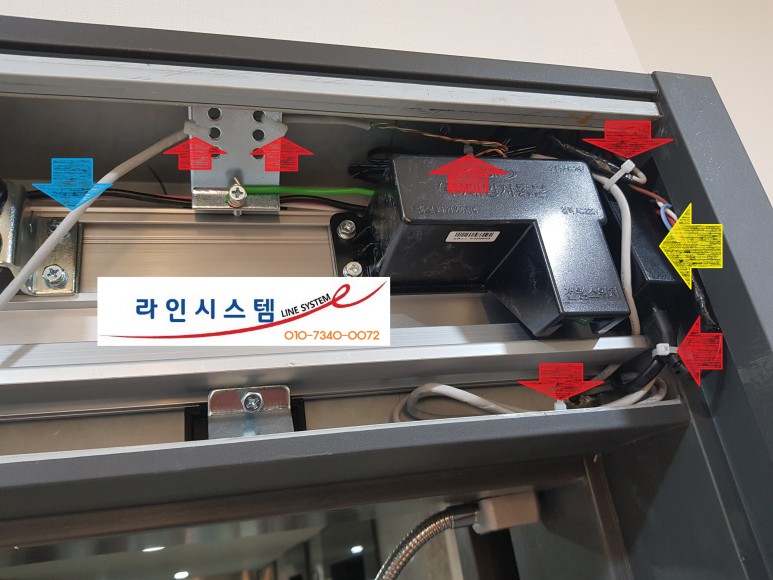

BioLite N2(SUPREMA, 슈프리마)에 전원을 공급하기 위한 어댑터(노란색 화살표)를 포개어 놓고, BioLite N2(SUPREMA, 슈프리마)와 연결된 접점 케이블(옥색 화살표)을 왼쪽으로 걸쳐놓은 다음 여러 곳에 케이블 타이로 고박작업(빨간색 화살표)을 진행했어요~

자동문 접점 스위치 부근까지 케이블을 포설했기에

끝부분도 케이블 타이로 고박작업(노란색 화살표)을 진행했어요~

이 정도면 아주 팽팽하게 잘 되었네요 ㅋㅋㅋ

팽팽하지 않으면 자동문 벨트에 말리는 불쌍사가 발생할 수 있거든요 ^^

조금 전에 작업한 부분을 전체적인 관점에서 촬영한 사진입니다~

빨간색 화살표가 가리키는 UTP 케이블이

핑크색 화살표가 가리키는 자동문 벨트 위로 지나가서

초록색 화살표가 가리키는 곳까지 늘어져 있습니다 ^^

​

바닥에 촬영한 사진이기에 많이 붙어 있는 것처럼 보이지만

사다리를 놓고 보면 지금 간격보다 훨씬 넓습니다 ㅋ



자동문 접점 부근에도

총 4곳에 고박작업(황금색 화살표)을 진행했어요 ^^

​

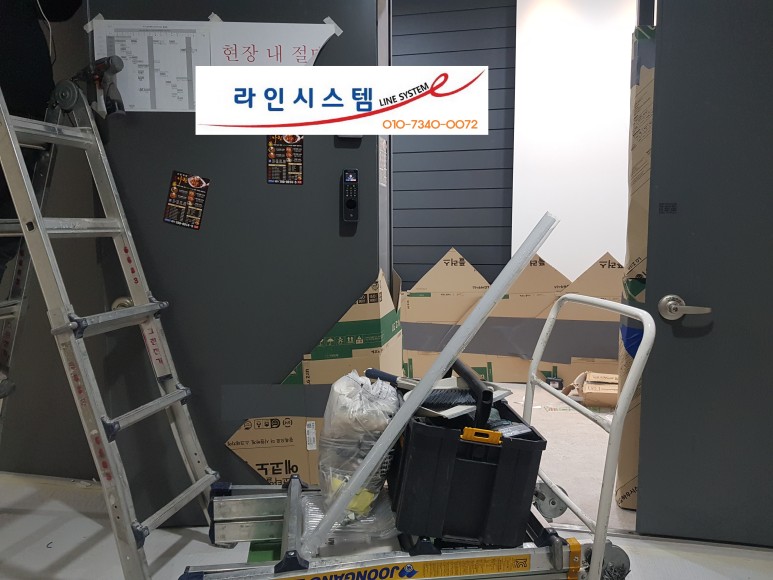

오른쪽 사진은

자동문에서의 모든 작업을 마친 후에 촬영한 사진입니다~



수레에 공구와

시공과정에서 발생한 쓰레기를

쓰레기봉투에 담아 놓고 ㅋㅋㅋ

​

냉장고를 배경으로 사진을 한 컷 ^^

​

냉장고 위에는

오늘 설치한 제품의 패키지 박스를 올려놓았어요~



이렇게 해서

BioLite N2(SUPREMA, 슈프리마) 설치 작업도 마쳤어요~

​

조만간 관리프로그램 바이오스타 2(BioStar2, SUPREMA) 설치를 진행해야 합니다 ^^

그 부분은 따로 포스팅을 할게요~
