안녕하세요 ^^

라인시스템입니다~

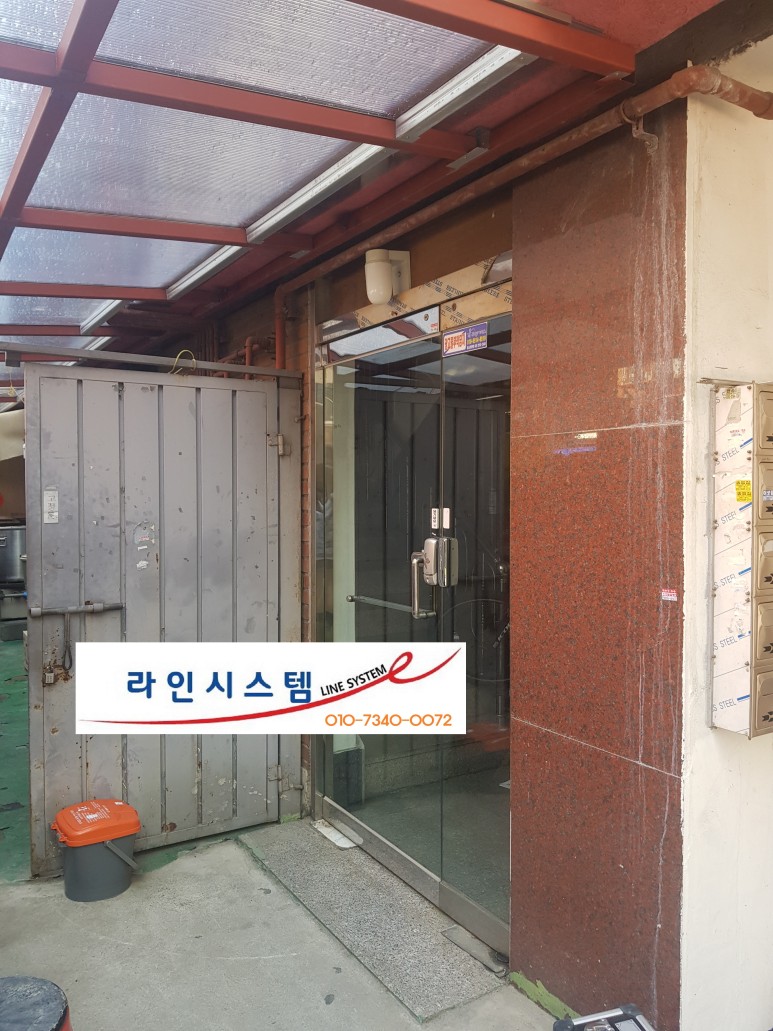

현장에 도착해서

촬영한 사진입니다 ^^

작업에 필요한 공구와 자재를 한쪽에 챙겨놓고

비교적 원거리에서 작업 전의 사진을 한 번 더 촬영했어요 ^^

데드볼트(DEAD-BOLT)를 설치하기 위해

강화유리도어 프레임에 비닐 지번(주황색 화살표)을 부착한 모습입니다 ^^

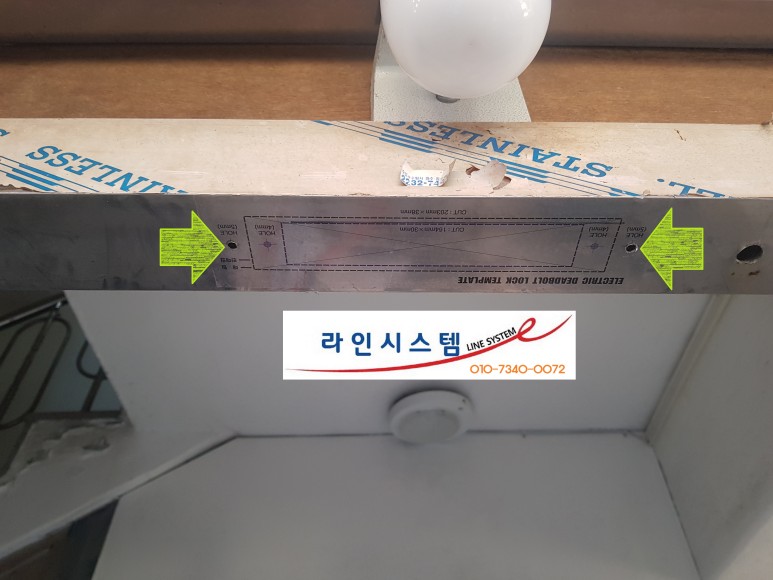

데드볼트(DEAD-BOLT)를 완전 매립의 방법으로 설치하기 위해서

라임색 화살표가 가리키는 곳에 타공 작업을 두 개만 진행을 했어요 ^^

비닐 지번에 표시된 라인 중에

바깥쪽 라인을 따라 그라인더로 커팅 작업(빨간색 화살표)을 3곳(3면)에 진행을 했어요~

이제 한 곳(한 면)만 남았네요 ㅋㅋㅋ

마지막 한쪽 면은

옥색 화살표가 가리키는 쪽의 면입니다~

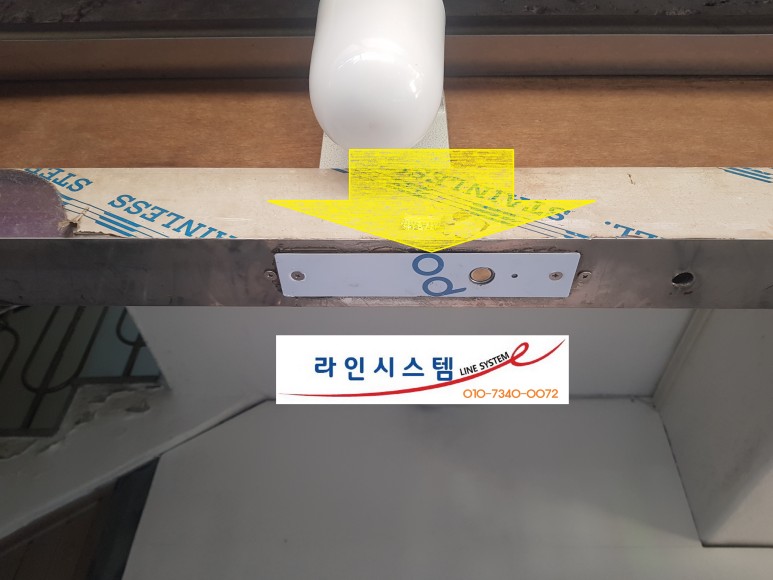

데드볼트(DEAD-BOLT) 설치를 마쳤어요~

물론 데드볼트(노란색 화살표) 안쪽에는

케이블과 결선 작업도 되어 있답니다 ^^

빨간색 화살표가 가리키는

GM-100(번호·카드 겸용, 글로넥스, GLONEXS) 리더기와

케이블을 결선(핑크색 화살표) 작업을 진행한 모습이에요 ^^

주황색 화살표가 가리키는 두 가닥의 케이블은

하나는 GM-100(번호·카드 겸용, 글로넥스, GLONEXS) 리더기와 연결된 거고

또 하나는 데드볼트(DEAD-BOLT)와 연결되었습니다~

​

초록색 화살표가 가리키는 케이블은

퇴실 버튼(터치스위치) SM-EB30(스마트 원, SM-EB30)과 연결할 케이블인데

GM-100(번호·카드 겸용, 글로넥스, GLONEXS) 리더기와 연결되었어요~

GM-100(번호·카드 겸용, 글로넥스, GLONEXS) 리더기를 거치(빨간색 화살표)를 완료했고, 퇴실 버튼(터치스위치, SM-EB30, 스마트원, SMARTONE)도 거치(황금색 화살표)를 완료했어요 ^^

​

윗부분은 보시면 하이 박스(핑크색 화살표)도 설치를 완료했습니다~

하이 박스(노란색 화살표)는 이렇게 거치를 했어요~

두 개의 빨간색 화살표가 가리키는 나사가 보이시죠 ^^

물론 이곳은 콘크리트 벽이라서 해머드릴로 타공 작업을 한 후에,

칼브럭작업을 진행했답니다~

빨간색 화살표가 가리키는 두 가닥의 케이블은

하나는 GM-100(번호·카드 겸용, 글로넥스, GLONEXS) 리더기와 연결된 거고

또 하나는 데드볼트(DEAD-BOLT)와 연결되었다고 말씀을 드렸는데

어댑터(라임색 화살표)와 결선 작업을 진행했어요 ^^

결선 작업을 완료했으니

이제 하이 박스를 닫을 시간이네요~

​

삼성 타이머(SCB-20)에 전원을 넣으면

빨간색 화살표가 가리키는 액정이 켜질 거예요 ^^

​

노란색 화살표가 가리키는 곳에

플러그를 꽂아야 합니다 ^^



공동현관 출입문에 GM-100(번호·카드 겸용, 글로넥스, GLONEXS) 리더기에

전원이 켜진 것을 확인하실 수 있어요~

​

이제부터는

GM-100(번호·카드 겸용, 글로넥스, GLONEXS) 리더기 매뉴얼을 사용해서

사용자 등록을 하고 데드볼트(DEAD-BOLT)와 삼성디지털 타이머(SCB-20A) 타이머로 출입통제 시스템이 잘 작동하는지 테스트를 할 시간입니다 ^^
