비상문자동개폐장치를 통해 이엠락(EM-LOCK)으로 방화문을 제어하는 대림동 소재 주간보호센터에 이엠락(EM-LOCK) 증설 - 라인시스템





안녕하세요 ^^

라인시스템입니다~

​

비상문자동개폐장치를 설치해서

비밀번호 혹은 카드로 인증을 했을 경우와

소화전에 화재신호(소방 신호)가 인가되었을 경우에

주간보호센터 주 출입문(방화문)이

자동으로 열리도록 구성이 된 현장입니다 ^^











현장에 도착한 직후에

현재 모습을 촬영을 했어요 ^^

​

고정문에

이엠락(EM-LOCK, 초록색 화살표)

아마추어(라임색 화살표 고정 핀)가 설치되어 있네요 TT

​

출입문에는 디지털도어록(빨간색 화살표)이 설치되어 있고

관계자는 황금색 화살표가 가리키는 키 패드를 통해

비밀번호를 입력하여

고정문에 설치된 이엠락(EM-LOCK, 초록색 화살표) 을

여실 수 있도록 되어 있어요~

​

두 번째 사진에서

분홍색 화살표가 가리키는 장치가

고정문에 설치한 이엠락(EM-LOCK, 초록색 화살표)의 모습입니다 ^^

​

방화문과 문틀(프레임) 과의 공간(주황색 화살표)이

어마어마하게 크네요 TT





옥색 화살표가 가리키는 장치가

아마추어의 모습입니다 ^^





고정문(방화문)을 닫은 상태에서

빨간색 화살표가 가리키는 곳의 레버를 당기면

노란색 화살표가 가리키는 곳에서 돌출되는 쇠막대가

라임색 화살표가 가리키는 타공된 구멍으로 들어가서

문이 닫히는 원리인데

확인해 보니 심각한 문제가 있네요 ^^





그래서

주황색 화살표가 가리키는

이엠락(EM-LOCK)의 브래킷을

주간보호센터 실내 쪽으로 이동하기 전에

고정문(방화문)에 물리력을 행사하기로 했습니다~

​

만족스럽지는 않지만

약간의 진전은 있었어요 ㅋㅋㅋ





고정문(방화문)에 이엠락(EM-LOCK)을 재설치 한 후,

케이블을 결선했습니다 ^^











아주 만족스럽지는 않지만

방화문(고정문, 출입문)과 문틀 사이의 공간(주황색 화살표, 라임색 화살표)을

이엠락(EM-LOCK)을 설치할 수 있는 조건의 범위로 좁혔습니다~

​

이엠락(EM-LOCK)을 설치하기 위해

빨간색 화살표가 가리키는 곳에 네임펜을 사용하여

7개의 점을 마킹했어요 ^^

​

케이블을 노출 시공을 하기로 해서

한 개 부족한 7개의 점만 마킹했어요~











이엠락(EM-LOCK) 브래킷(황금색 화살표)을 설치하고

케이블 결선(옥색 화살표) 작업을 진행한 후,

이엠락(EM-LOCK) 본체(빨간색 화살표)를 설치하고

케이블을 정리한 모습입니다 ^^





비상문자동개폐장치에서

이엠락(EM-LOCK)과 연결되어 있던 케이블에도

결선 작업(라임색 화살표)을 마무리했어요~

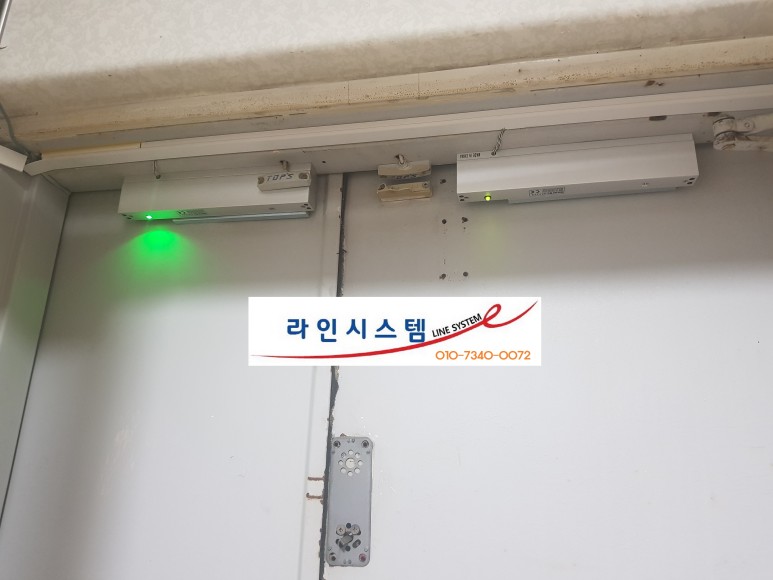

이엠락(EM-LOCK) 설치 작업을 마치고

실내에서 테스트를 한 후,

이번에는 계단(복도)에서 테스트를 하기 위해 나왔어요 ^^





연한 보라색 화살표가 가리키는 장치가

바로 아마추어인데, 보일 듯 말 듯





실내에서 이엠락(EM-LOCK)을 함께 촬영했어요~





작업을 마치고 나오는데,

빗방울이 제법 내리는 거 같아서

근처에서 신문을 빌려 이렇게 ㅋㅋㅋ

​

전동공구는 더더욱 소중하잖아요 ^^
