안녕하세요 ^^

라인시스템입니다~

지난번에 왔을 때 보다

한 층 더 내려와서 주차를 했어요 ^^

화물용 엘리베이터가 빨리 오지 않네요 ㅋㅋㅋ

새로 지은 건물이라서 여러 층에서 인테리어 공사가 한창이라

화물용 엘리베이터가 그 어느 때보다도 바쁜듯합니다 ^^

현장에 도착해서

복도에 수레를 세워두고

사무실 안쪽에서 출입문을 바라보고 촬영한 모습이에요 ^^

라임색 화살표가 가리키는 강철요비선이

노란색 화살표가 가리키는 곳으로 들어가서

빨간색 화살표가 가리키는 곳으로 나왔습니다 ^^

​

라임색 화살표가 가리키는 강철요비선에 UTP 케이블을 묶어서

강철요비선 아랫부분을 당겨야 하는데,

그전에 먼저 선행 작업이 필요해요~

옥색 화살표가 가리키는 부분에

UTP 케이블을 돌돌 말아 놓았는데,

UTP 케이블을 풀어서

주황색 화살표가 가리키는 곳으로 들어가서

녹색 화살표가 가리키는 곳까지 포설 되었습니다 ^^

​

짙은 색 몰드(쫄대)로

노란색 화살표가 가리키는 부분을 마감할 예정입니다 ^^

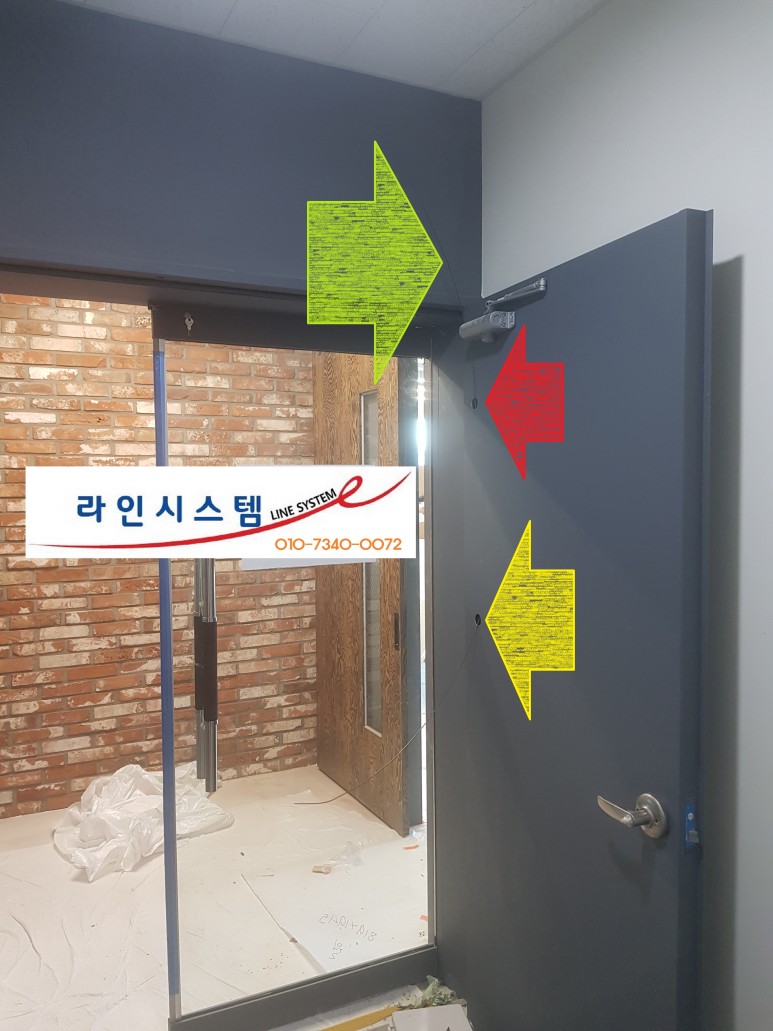

주황색 화살표가 가리키는 곳 윗부분에서 인입된 UTP 케이블이

빨간색 화살표가 가리키는 곳으로 인출이 된 다음에

노란색 화살표가 가리키는 통전금구 윗부분으로 들어가서

라임색 화살표가 가리키는 통전금구 아랫부분으로 인출이 된 UTP 케이블이

황금색 화살표가 가리키는 부분입니다 ^^

​

황금색 화살표가 가리키는 UTP 케이블 끝부분을

분홍색 화살표가 가리키는 강철요비선 상단에 묶은 다음에

녹색 화살표가 가리키는 강철요비선 하단을 당기면

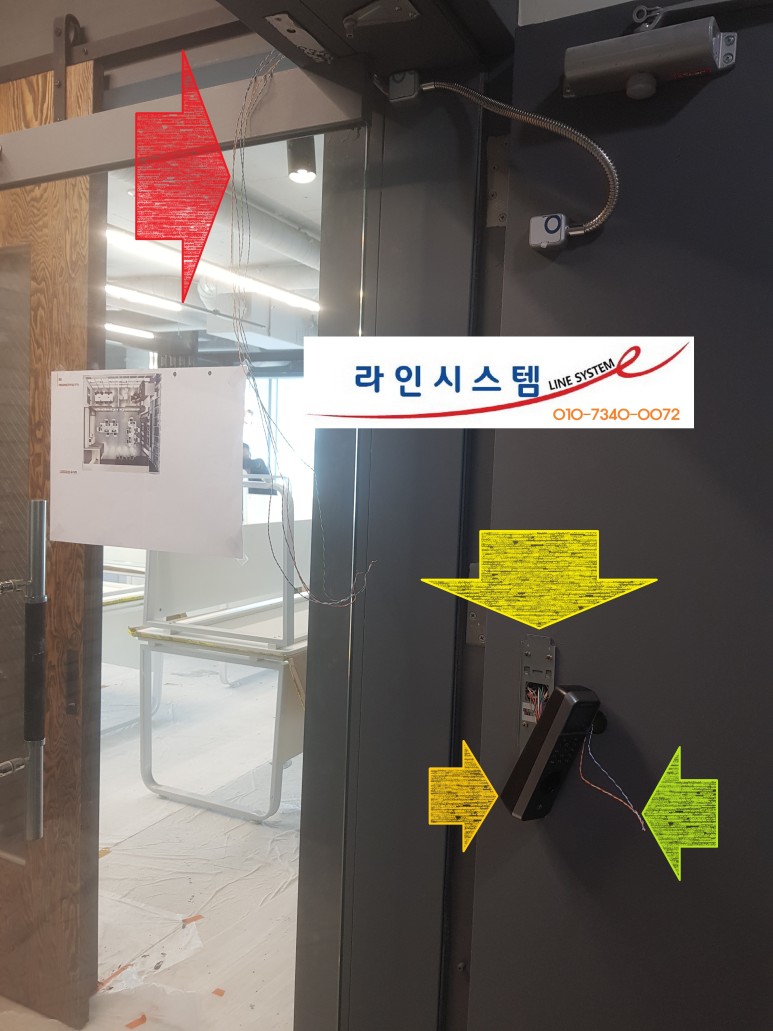

빨간색 화살표가 가리키는 케이블은 데드볼트(DEAD-BOLT)에 전원과 접점을 주기 위해서 BioLite N2(바이오라이트 N2, SUPREMA, 슈프리마, 노란색 화살표) 브래킷 아랫부분에 타공된 구멍에 있는 케이블과 연결된 부분입니다 ^^

​

BioLite N2(바이오라이트 N2, SUPREMA, 슈프리마, 황금색 화살표)을 브래킷(노란색 화살표)에 거치하지 않은 이유는 지금 막 브래킷 고정작업을 마쳤거든요 ㅋㅋㅋ

​

라임색 화살표가 가리키는 두 가닥의 케이블은 코맥스 인터폰 자기(DR-201D, COMMAX)와 연결할 케이블입니다 ^^

​

오른쪽 사진은

BioLite N2(바이오라이트 N2, SUPREMA, 슈프리마)를 거치하고

고박작업을 진행했어요 ^^

케이블을 유도등 아래에 정리를 해놓고 ㅋㅋㅋㅋ

노란색 화살표가 가리키는 부분에

데드볼트(DEAD-BOLT)를 설치해야 하는데,

사무실 내부와 출입문 주변에서 페인팅 작업을 하고 있어서

나중에 다시 가서 작업을 하기로 했어요 ^^



노란색 화살표가 가리키는 곳에

어댑터 두 개가 설치되어 있습니다 ^^

​

원래 이곳에

공유기와 허브를 두기로 하셨는데

다른데 설치를 하셔서

IDF 단자대를 통해 공유기와 접속을 해야 해요 ㅋㅋㅋ



퇴실 버튼(터치스위치, SM-EB30) 스위치와

BioLite N2(바이오라이트 N2, SUPREMA, 슈프리마)와

코맥스 인터폰 자기(DR-201D, COMMAX)를 동시에 촬영하려다 보니

이런 앵글이 나왔네요 ㅋㅋㅋ

이번엔

퇴실 버튼(터치스위치, SM-EB30) 스위치를 주인공으로 해서 촬영했어요~

사무실 안쪽에

오늘 설치에 사용한 패키지 박스를 올려놓고 ㅋㅋㅋ

​

코맥스 인터폰 자기(DR-201D, COMMAX) 박스는

코맥스 인터폰 모기(DP-2S, COMMAX)에 함께 들어 있어서

모기는 나중에 설치를 해야 하기에 박스는 제 수레에 있답니다 ^^



방화문을 닫은 모습과

활짝 열어놓은 모습을 연출해 보았어요 ㅋㅋㅋ

BioLite N2(바이오라이트 N2, SUPREMA, 슈프리마)와

코맥스 인터폰 자기(DR-201D, COMMAX)가 나란히 잘 있네요 ^^

빨간색 화살표가 가리키는 장치가

BioLite N2(바이오라이트 N2, SUPREMA, 슈프리마)

​

노란색 화살표가 가리키는 장치가

코맥스 인터폰 자기(DR-201D, COMMAX)의 모습입니다 ^^
