안녕하세요 ^^

라인시스템입니다~



지난 목요일에 작업을 진행한 곳인데,

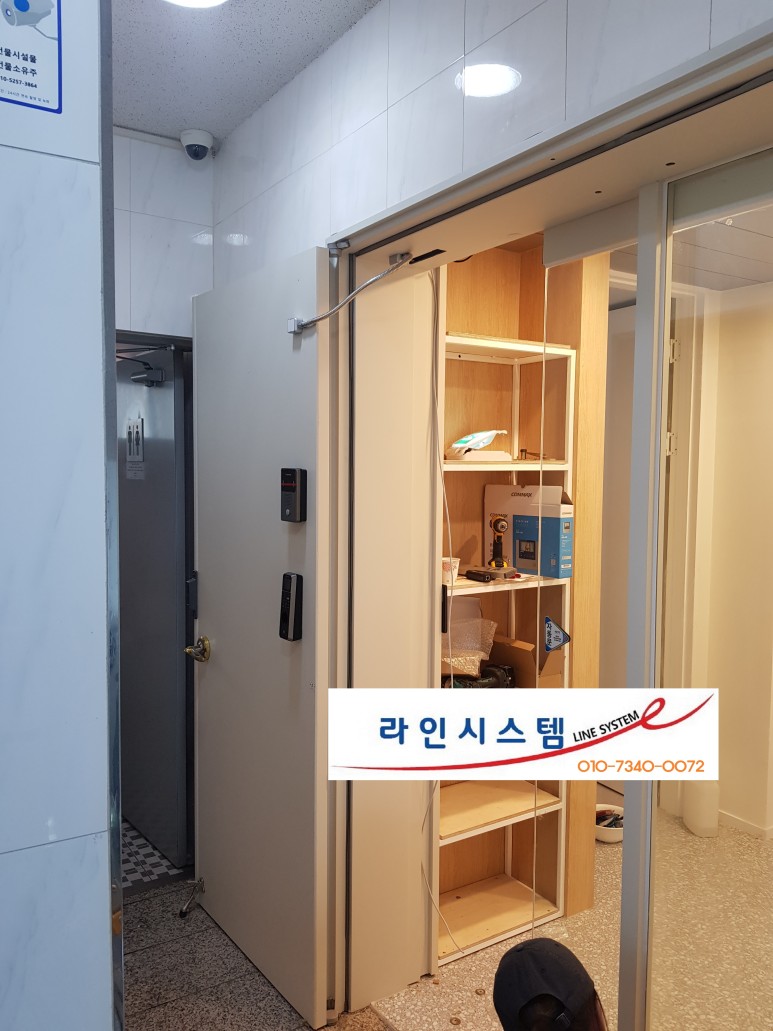

오후에 현장에 도착해서

작업을 하기 전의 모습을 촬영을 했어요 ^^

​

입주 청소가 한창인 곳이었는데

거의 마무리 단계에 있는 거 같더라고요 ㅋㅋㅋ

빨간색 화살표가 가리키는 곳에

천정으로 향하는 타공 작업을 미리 해두었는데,

그곳을 통해 천정 텍스 위로 두 가닥의 UTP 케이블을 밀어 넣었습니다~

​

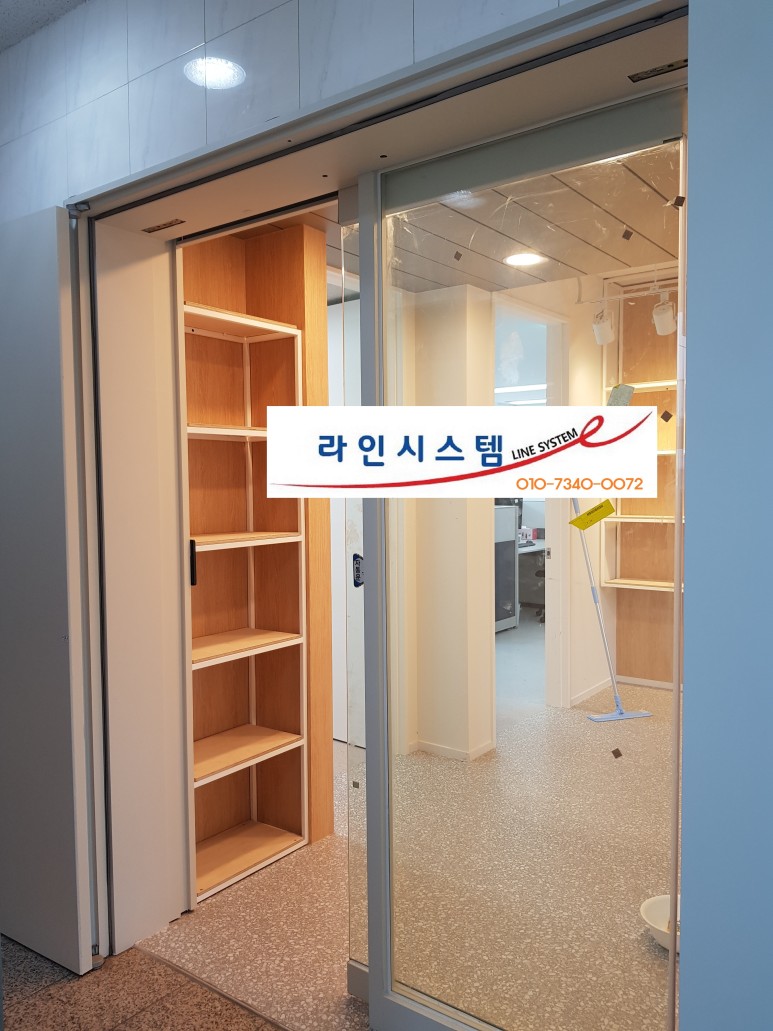

라임색 화살표가 가리키는 방에서

천정 텍스를 열고 내부를 확인해보면

두 가닥의 UTP 케이블이 나와 있는 것을 확인할 수 있을 거예요 ㅋㅋㅋ

자동문 컨트롤러 오른쪽 아랫부분에

옥색 화살표가 가리키는 바와 같이 타공 작업을 해서

두 가닥의 UTP 케이블이 외부로 포설 될 수 있도록 사전 작업을 진행했어요~

​

이곳으로 UTP 3가닥이 들어가야 해서

또 케이블이 손상되지 않도록 하기 위해서

12mm 타공 작업을 진행했답니다 ^^

연한 보라색 화살표가 가리키는 곳으로 들어간

3 가닥의 UTP 케이블이 통전금구(황금색 화살표)를 통과했어요~

​

통전금구를 통과한 두 가닥의 UTP 케이블(옥색 화살표)을

빨간색 화살표가 가리키는 곳으로 들어간 다음

일부는 노란색 화살표가 가리키는 곳으로

나머지는 밤색 화살표가 가리키는 곳으로 포설 작업을 진행해야 합니다 ^^

요비선을 방화문에 미리 타공 작업을 해둔 곳으로 관통을 했어요~ ㅋㅋㅋ



노란색 화살표가 가리키는 장치가

코맥스 비디오폰 자기(DRC-4Y, COMMAX)의 모습입니다 ^^

​

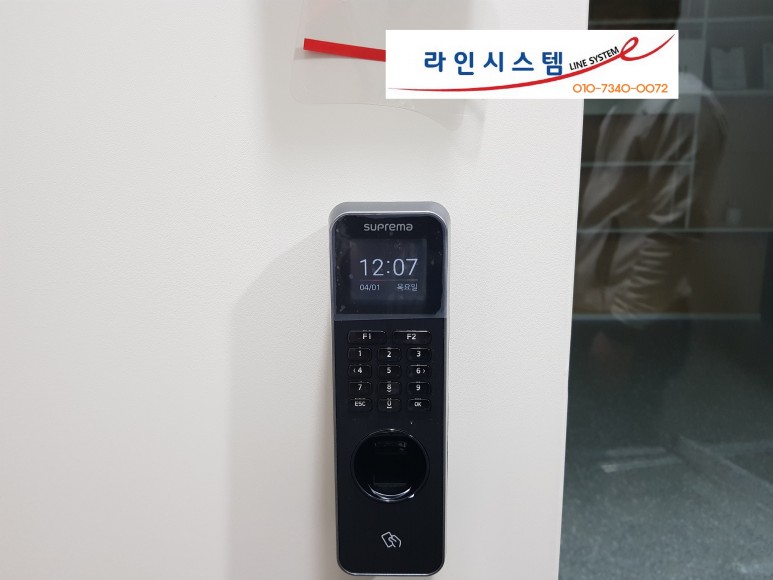

아래 빨간색 화살표가 가리키는 장치가

BioLite N2(SUPREMA, 슈프리마)의 모습입니다~

​

해당 제품에 대한 정보가 궁금하시다면

아래 링크를 참고하시기 바랍니다~

라임색 화살표가 가리키는 케이블은

BioLite N2(SUPREMA, 슈프리마)와

그리고

코맥스 비디오폰 모기(CAV-43U, COMMAX)와 연결된 케이블인데

자동문 컨트롤러 접점과 그리고 BioLite N2(SUPREMA, 슈프리마) 전용 어댑터와 연결을 할 케이블입니다 ^^





방화문 쪽과 연결된 UTP 케이블 중 한 가닥은

라임색 화살표가 가리키는 쪽으로,

또 하나는 노란색 화살표가 가리키는 쪽으로 결선이 되어 있습니다~

​

어댑터에 상용전원을 공급하기 위해

주황색 화살표가 가리키는 바와 같이 결선 작업을 단단하게 해주고

​

어댑터(분홍색 화살표)을 연결한 후,

단단하게 고박작업을 진행했어요 ^^

​

3번째 사진은

자동문 접점과 연결된 부분입니다~

BioLite N2(SUPREMA, 슈프리마)에 전원이 공급되는 것을 확인하고 ㅋㅋㅋㅋ

BioLite N2(SUPREMA, 슈프리마)에 전원이 공급되는 것을 확인하고 나서

노란색 화살표가 가리키는 하네스 케이블을 연결할 수 있기까지

케이블 포설을 위해 장장 3시간이 걸렸어요 ㅋㅋㅋ

코맥스 비디오폰 모기(CAV-43U, COMMAX)에 상용전원을 공급하기 위해

25미터 케이블을 연결하는데도 시간이 상당량 걸렸어요~

BioLite N2(SUPREMA, 슈프리마)가 TCP/IP 통신을 할 수 있도록

RJ45 작업을 진행한 다음에 허브(HUB)에 물려줍니다 ^^

설치 완료한

코맥스 비디오폰 모기(CAV-43U, COMMAX)입니다 ^^

오늘 설치한 제품의 패키지 박스입니다 ^^

관리프로그램 바이오스타 2(BioStar2, SUPREMA, 슈프리마)는

다음에 설치를 하기로 하고 ㅋㅋㅋ



BioLite N2(SUPREMA, 슈프리마)가

액정을 보니 IP를 잘 받아오고 있네요 ㅋㅋㅋ

조만간 다시 방문을 하기로 했어요~
