안녕하세요 ^^
라인시스템입니다~
초록색 화살표가 가리키는 곳이
코맥스 비디오폰 모기(CAV-43MG, COMMAX)를 설치할 장소입니다~
그곳으로 나온 케이블이 두 개인데
하나는 상용전원 케이블
또 하나는 UTP 케이블(노란색 화살표)인데
이 케이블은 코맥스 비디오폰 자기(DRC-4Y, COMMAX)가 설치될 장소까지 포설 되어 있습니다 ^^
공동현관 로비폰(DRC-7M(B) L/RF1, 코맥스, COMMAX) 과 연결할 UTP 케이블은 어디에 있을까요?
이 부분은 잠시 후에 ㅋㅋㅋ

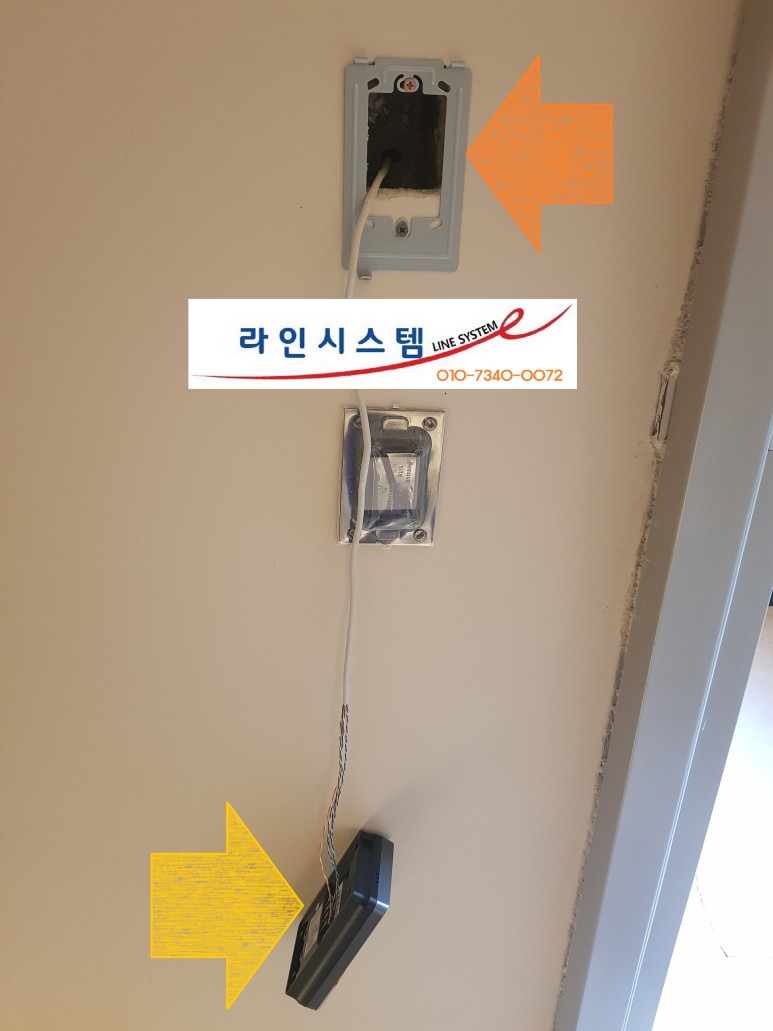

코맥스 비디오폰 자기(DRC-4Y, COMMAX)와 연결하기 전에
케이블의 상태를 확인하기 위해 부저(삑삑이, 빨간색 화살표)를 사용하여
테스트를 하기 전에 사진을 촬영했어요~
코맥스 비디오폰 모기(CAV-43MG, COMMAX)가
코맥스 비디오폰 자기(DRC-4Y, COMMAX)와 연결하기 위해
라임색 화살표가 가리키는 하네스 케이블을 결선을 했고
코맥스 비디오폰 모기(CAV-43MG, COMMAX)에
상용전원을 공급하기 위해
옥색 화살표가 가리키는 하네스 케이블을 결선했어요~
노란색 화살표가 가리키는 UTP 케이블 반대쪽에는
코맥스 비디오폰 모기(CAV-43MG, COMMAX)와 연결을 하기 위해
하네스 케이블로 연결이 되어 있어요 ㅋㅋㅋ
코맥스 비디오폰 자기(DRC-4Y, COMMAX) 장치를 거치하기 위해
브래킷(주황색 화살표)을 설치하고
그다음에는
코맥스 비디오폰 자기(DRC-4Y, COMMAX) 장치와 UTP 케이블을 결선했어요~

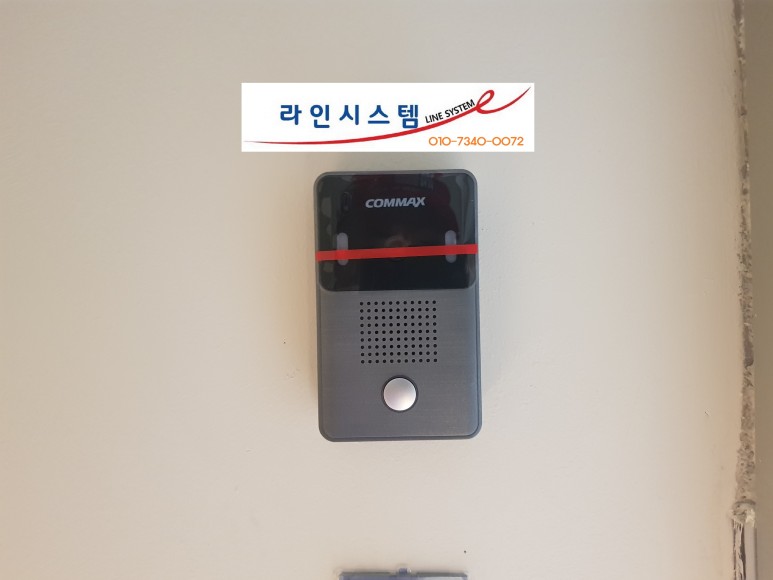

코맥스 비디오폰 자기(DRC-4Y, COMMAX) 설치를 마쳤습니다~
옥색 화살표가 가리키는
UTP 케이블은 1층 전화 단자함까지 포설 된 UTP 케이블이라고 말씀드렸는데
이 케이블이 핑크색 화살표가 가리키는 곳으로 나와있어야 하는데
라임색 화살표가 가리키는 곳으로 나왔더라고요 ㅋㅋㅋ
그래서
노란색 화살표가 가리키는 낚싯대를
빨간색 화살표가 가리키는 곳으로 넣어서
라임색 화살표가 가리키는 곳으로 나오도록 했습니다~
코맥스 비디오폰 모기(CAV-43MG, COMMAX)를 설치할 위치까지
포설해온 1층 전화 단자함까지 포설 된 UTP 케이블이
라임색 화살표 끝부분에 가리키는 부분입니다~
코맥스 비디오폰 모기(CAV-43MG, COMMAX)와의 결선을 위해
하네스 케이블을 연결하지 않은 이유는
3층 현관문 디지털도어록 때문입니다 ^^
원래는 계획에 없었는데, 설치 의뢰를 요청하셨고
3층 현관문에 설치한 디지털도어록을 확인해보니
삼성SDS 제품인데, 외부에서 문을 미는 형태로 OPEN 하는 문이여서
다른 형태의 디지털도어록(아마도 핸들키 도어록)으로 ㅋㅋㅋ
비디오폰으로 핸들키 디지털도어록을 제어하는 제품이
삼성SDS에서는 안 나오니 타사 제품으로 하셔야 할거 같은데
시공을 진행한 쪽에 확인을 해보신다고 하시더라고요 ^^
코맥스(COMMAX)에서는 나오는 것으로 알고 있는데 ㅋㅋㅋ
그런 다음
오른쪽에 초록색 화살표가 가리키는 UTP 케이블 다발을 정리를 해놓고요 ^^
코맥스 비디오폰 모기(CAV-43MG, COMMAX)를 설치하기에 앞서
브래킷(빨간색 화살표)을 설치하고
코맥스 비디오폰 모기(CAV-43MG, COMMAX)를 설치를 마쳤네요~
코맥스 비디오폰 자기(DRC-4Y, COMMAX)에서 눌러볼까요?
