안녕하세요 ^^

라인시스템입니다~

​

화창한 목요일에는

리모델링 중인 구축(기축) 다세대주택에

비디오폰을

설치하러 다녀왔습니다 ^^





작업을 시작하기 전에

현재 상태를 촬영한 사진입니다~

​

비디오폰을 설치한다고 했는데,

왜 공동현관 로비를 촬영했는지

궁금해하시는 분들이 있을 거 같은데

그 부분은 조만간 아시게 될 거예요 ㅋㅋㅋ

라임색 화살표가

가리키는 UTP 케이블이

세대 거실에 있는 곳과

연결된 UTP 케이블입니다~

​

공동현관 로비에 설치할 로비폰과

세대 내에 설치할 비디오폰과

연결을 하기 위해

포설한 케이블이라고

보시면 됩니다 ^^

쫄대(몰드)를 벽에 부착을 한 후,

실리콘으로 마감을 하기 전에 사진을 찍었어요 ^^

​

빨간색 화살표가

가리키는 부분은

로비폰(LOBBY PHONE)과 데드볼트(DEAD-BOLT)에

필요한 전원을 공급하기 위해 케이블을 포설하기 위한 부분입니다~

​

옥색 화살표가

가리키는 부분은

로비폰(LOBBY PHONE)과

세대 내에 설치할 비디오폰과 연결을 하기 위한

케이블을 포설하기 위한 부분입니다 ^^

​

노란색 화살표가

가리키는 쪽으로

케이블이 포설 되어

공동현관에 있는 각각의 장치로 케이블이 포설 될 예정입니다 ㅋㅋㅋ

쫄대(몰드)에

실리콘 작업을 진행 한 후에,

공동현관 로비 바깥쪽으로 나와서 작업을 했어요~

​

코맥스 로비폰 방우 커버(노란색 화살표)를

설치하기 위한 위치(옥색 화살표)를 표시(빨간색 사각 테두리) 했어요 ^^

​

빨간색 사각 테두리 안에는

5군데에 타공할 위치가

표시되어 있습니다~

​

이제 케이블을

포설해야겠지요 ㅋㅋㅋ

보라색 화살표가

가리키는 케이블이

​

파란색 화살표가

가리키는 곳을 경유하여

​

핑크색 화살표가

가리키는 곳까지

포설이 되었어요~

​

쫄대(몰드)를 부착하고

주변에 실리콘으로

마감한 부분이 다 건조가 되면

본격적으로

케이블을 두 곳의 목적지까지 포설을 해야 합니다 ^^



주황색 화살표가

가리키는 케이블은

​

로비폰(LOBBY PHONE)에서부터

포설해온 케이블과

​

퇴실 버튼(터치스위치, SM-EB30, 옥색 화살표)과

연결된 케이블입니다 ^^

​

퇴실 버튼(터치스위치, SM-EB30)과 연결된 케이블은

노란색 화살표가 가리키는

타공된 구멍으로 들어가서

주황색 화살표가

가리키는 케이블 주위에 있어요 ^^

​

오른쪽 사진을 보시면

퇴실 버튼(터치스위치, SM-EB30, 초록색 화살표)을

설치 마무리했어요 ^^

​

이제 웬만큼 건조가 되었으니까

케이블을 포설해 볼까요?

로비폰(LOBBY PHONE)에서부터

포설해온 케이블 중에

​

세대 내 비디오폰과 연결할

UTP 케이블을 포설해서

빨간색 화살표가

가리키는 곳으로 해서

전화 단자함으로 들어갔습니다~

​

이제

라임색 화살표가

가리키는 UTP 케이블과

연결을 하면 ㅋㅋㅋ

노란색 화살표가

가리키는 곳으로

포설한 케이블을

​

외벽 바깥쪽(핑크색 화살표)으로 걷어낸 후에,

로비폰(LOBBY PHONE)이 설치될 곳 위에

타일을 마감하지 않은 곳으로

​

함마 드릴을 사용하여

실내로 관통하는

타공 작업을 진행해서

​

그 구멍으로

포설한 케이블(라임색 화살표)입니다~

​

그럼 바깥쪽 모습을 보실까요?

빨간색 화살표가

가리키는 곳을

함마 드릴로

타공 작업을 해서

실내로 연결되는 터널(타공 작업)을 뚫었어요~

​

오른쪽

쓰레기통(주황색 화살표) 에는

케이블을 포설하고 걷어낸 쫄대(몰드) 뚜껑들이 쌓여 있네요 ㅋㅋㅋ

아까는

케이블이 서로 얽혀있어서

말씀을 드리지 못했는데

​

옥색 화살표가

가리키는 케이블이

데드볼트(DEAD-BOLT)와 결선할 케이블입니다 ㅋㅋㅋ

맛있는 점심을 먹고

현장에 다시 도착했어요~



황금색 화살표가

가리키는 곳에

타공 작업을 하기 위해

​

필요한 공구(노란색 화살표)를 준비하고

​

잠깐 멀리 서서

또 가까이에서

촬영을 했어요 ^^





코맥스 로비폰 방우 커버를 거치하기 위해

나사를 고정할 위치에

타공 작업을 진행하고

칼 블록 설치까지 마무리했습니다~

​

로비폰(LOBBY PHONE)이 사용할 케이블을 꺼내서

케이블 타이로 마무리를 했어요 ^^

​

코맥스 로비폰 방우 커버를 설치하고 포설한 케이블을

다세대주택에 코맥스 공동현관 로비폰(DRC-7M(B) L/RF1, COMMAX)과 연결할

하네스 케이블과

​

결선 작업을 한 후,

마무리를 할 수도 있지만,

​

타일 작업이

마무리되지 않아서,

자칫 오염될 수 있어서

여기까지만 진행했어요~

이제

데드볼트(DEAD-BOLT) 설치를 하려고요 ㅋ

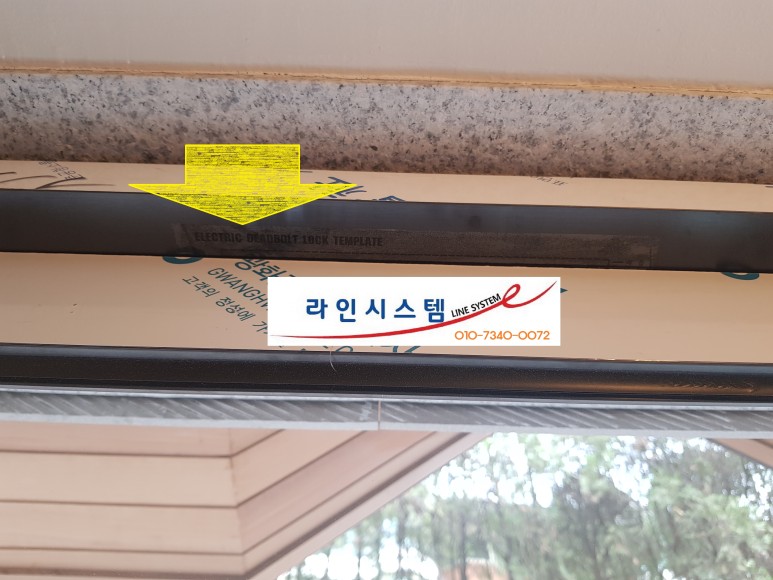

데드볼트(DEAD-BOLT) 비닐 지번을 부착(보라색 화살표) 하고,

강화유리 도어를 닫은 상태에서 부착한 비닐 지번(노란색 화살표)의 위치를 확인하고 있습니다~

이곳은 완전 매립의 형태로

데드볼트(DEAD-BOLT) 설치를 진행해야 하는 현장이네요 ㅋ

​

그래서 두 곳(빨간색 화살표)에만

타공 작업을 진행했어요~







데드볼트(DEAD-BOLT)를 매립할 공간도

절삭 작업을 마무리했습니다~



데드볼트(DEAD-BOLT)와 결선할 케이블을

포설할 수 있도록 12mm로 타공 작업을 진행했어요~



방금 타공 작업을 한 곳으로

케이블을 포설했어요~



방금 포설한 케이블과

데드볼트(DEAD-BOLT) 하네스 케이블과

결선 작업(옥색 화살표)을 진행했어요~





설치작업을 완료한 데드볼트(DEAD-BOLT)를

실내에서 한 번, 실외에서 한 번 이렇게 촬영을 하고

​

출입문을 닫은 상태에서

실외에서 한 번, 실내에서 한 번 이렇게 촬영을 했답니다 ^^

라임색 화살표가 가리키는 케이블이

로비폰(LOBBY PHONE)에서 포설해온 케이블인데

실내의 두 곳의 목적지로 포설이 되었다가 다시 떼어낸 케이블인데요 ㅋㅋㅋㅋ

​

보라색 화살표가 가리키는 곳 아래로 해서

두 곳의 목적지까지 까대기를 한 후,

CD 관을 매립한 다음 양생 작업을 해서

다시 말해 노출이 아닌 매립의 방법으로 하기로 하셔서

케이블을 여기까지만 포설을 했어요 ㅋㅋㅋ

​

이제 1층에서 할 작업은

다음 공정을 진행한 다음에 진행을 해야 해서

여기까지 하고 마무리했어요 ^^





로비폰(LOBBY PHONE) 측면 좌/우 사진과

전면 그리고 실내에서 로비를 바라보며 촬영한 사진입니다~

​

이제 3층으로 올라가서

세대 작업을 진행해야 합니다 ^^

​

이 부분은 조만간 포스팅을 하도록 할게요~
