테헤란로 사무실, 출입통제시스템(SMART-C5, 유비스마트, UBSMART)+코맥스 비디오폰(CAV-70C, DRC-4Y, COMMAX) 취부 작업 - 라인시스템

출입통제

by 블루스카이 0072 2021. 6. 4. 08:37

본문

안녕하세요 ^^

라인시스템입니다~

이번 주 화요일 오후에 작업한 내용을

포스팅하고 오늘의 업무를 시작하려고요 ㅋㅋㅋ

오전에 취거 작업한 것을

오후에 취부 작업을 했어요~

수레에 실린 장비들을

이전할 사무실로 가져가야 합니다~





입주할 사무실로 와서

설치하기 전의 현장을 촬영했어요 ㅋㅋㅋ

옥색 화살표가 가리키는 전공구(점검구)를 열어놓고

아래에는 사다리를 펴놓았어요~

천정 텍스 안으로

머리를 넣어서 한번 볼까요?

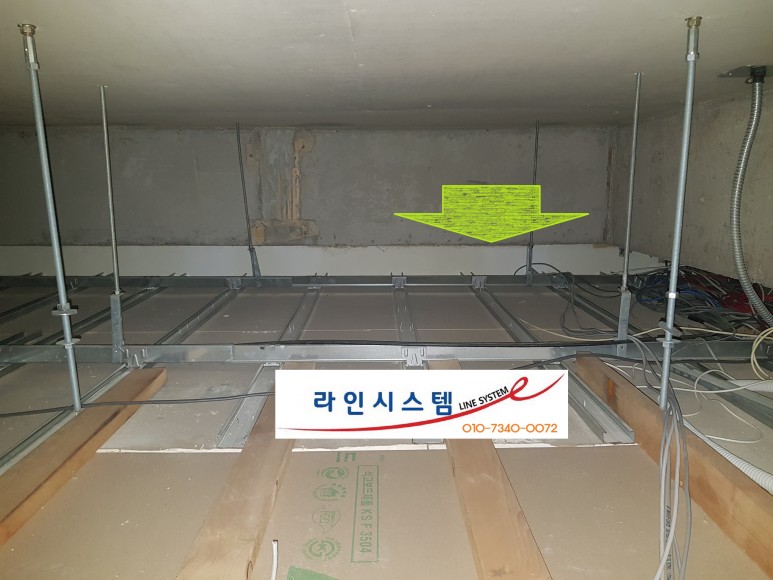

점검구(전공구)를 열고 정면을 보니

아마도 상용전원으로 사용하는 케이블(노란색 화살표)을

묶어놓은 것을 확인했어요 ^^

나중에 보니 맞더라고요 ㅋ

라임색 화살표가 가리키는

부분(퇴실 버튼 위의 천정 텍스 내부 부분)을 보니

케이블 포설 작업은 용이할 거 같아요 ^^

빨간색 화살표가 가리키는 부분은

보통 "하리"라고 불리는데

코맥스 비디오폰 모기(CAV-70C, 7인치 칼라 비디오폰, COMMAX) 가

사용할 케이블을 매립의 방법으로 설치를 못할 거 같네요 ㅋㅋㅋ

드릴을 세우지 못하고

팔을 길게 뻗어도 제 손끝도 안달 거 같아요 ^^

출입통제 리더기(SMART-C5, 유비스마트, UBSMART)

코맥스 비디오폰 자기(DRC-4Y, COMMAX) 가 사용할 케이블을

포설하기 위해 요비선으로 작업을 하고 있어요 ^^

황금색 화살표가 가리키는 곳으로 들어간 요비선이

연한 보라색 화살표가 가리키는 곳으로 나왔습니다 ^^

요비선에 케이블(보라색 화살표)을 묶어서

바깥쪽으로 포설을 했습니다~

오늘 현장은 취부할 위치가 대리석이고,

대리석에 타공 작업을 진행하지 않기로 했어요~

물론 타공 작업을 진행해도 되지만

나중에 사무실을 비울 때 원상복구를 해주는 부분도 있고

여러모로 번거로우니까요 ^^

출입통제 리더기(SMART-C5, 유비스마트, UBSMART)

코맥스 비디오폰 자기(DRC-4Y, COMMAX)를

대리석 벽에 바로 취부할 수 없기 때문에

이전 사무실에서 사용한 하이 박스에

초강력 울트라 강력 양면테이프를 하이 박스에 부착하고 있습니다~

하이 박스를 벽에 취부하기 전에

하이 박스에 타공 작업을 해서

조금 전에 포설한 케이블(라임색 화살표)을 하이 박스를 거쳐서

포설한 모습입니다 ^^

출입통제 리더기(SMART-C5, 유비스마트, UBSMART)

결선 작업을 마치고

코맥스 비디오폰 자기(DRC-4Y, COMMAX) 가

사용할 케이블(주황색 화살표)만

바깥쪽으로 꺼내놓은 모습입니다 ^^



초록색 화살표가 가리키는 케이블과

왼쪽에 있는 케이블들이

출입문 바깥쪽에 설치한

출입통제 리더기(SMART-C5, 유비스마트, UBSMART)와

코맥스 비디오폰 자기(DRC-4Y, COMMAX) 와 연결된 케이블인데

이 케이블과 그리고 데드볼트(DEAD-BOLT)와

파란색 화살표가 가리키는 퇴실 버튼(터치스위치)과

결선 작업(노란색 화살표)을 진행했어요~



이전 임차인이 사용하신 것으로 보이는

퇴실 버튼(터치스위치)과 데드볼트(DEAD-BOLT)를

그대로 사용을 하려다가

데드볼트(DEAD-BOLT)는 교체를 하기로 하고,

퇴실 버튼(터치스위치)는 그대로 사용을 하기로 했어요~

퇴실 버튼(터치스위치)의 크기가 다르다 보니

타공 작업을 한 흔적이 보이는 문제가 있더라고요 ㅋㅋㅋ

퇴실 버튼(터치스위치) 위쪽 방향에

이전 임차인이 이용하신

사설업체에서 타공 작업한 것으로 보이는 곳을 통해

천정 텍스 안으로 케이블(라임색 화살표)을 밀어 넣었어요 ㅋㅋㅋ

연한 옥색 화살표가 가리키는 낚싯대로

케이블을 천천히 아주 천천히 당겨야겠지요 ^^

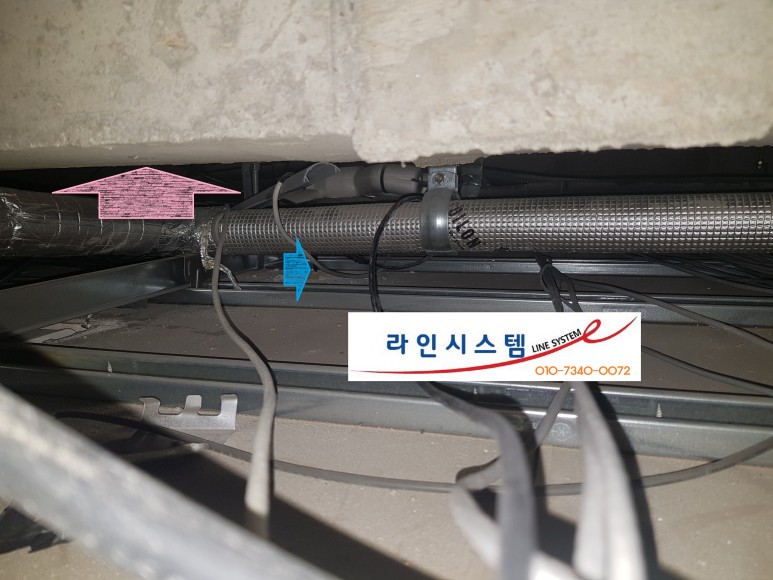

천정 텍스 안쪽과

사무실 바닥에서 같은 위치를 표시한 곳입니다 ^^

주황색 화살표 -> 옥색 화살표

노란색 화살표 -> 핑크색 화살표

빨간색 화살표가 가리키는 케이블은

조금 전에 천정에서 낚싯대로

점검구(전공구)까지 포설한 케이블입니다~

두 개의 라임색 화살표가 가리키는 케이블과

파란색 화살표가 가리키는 케이블은 같은 케이블인데

코맥스 비디오폰 자기(DRC-4Y, COMMAX) 과 연결되어 있습니다~

실내에서는

코맥스 비디오폰 모기(CAV-70C, 7인치 칼라 비디오폰, COMMAX)와 연결할 케이블입니다~

황금색 화살표와 옥색 화살표가 가리키는

케이블도 같은 케이블인데

코맥스 비디오폰 모기(CAV-70C, 7인치 칼라 비디오폰, COMMAX)에

상용전원을 공급하기 위한 케이블입니다 ^^

주황색 화살표가 가리키는 케이블은

출입통제 리더기(SMART-C5, 유비스마트, UBSMART)와

데드볼트(DEAD-BOLT)에 전원을 공급하기 위해

어댑터와 연결을 해야 해요 ^^

코맥스 비디오폰 모기(CAV-70C, 7인치 칼라 비디오폰, COMMAX)

작업을 먼저 할까요?

코맥스 비디오폰 모기(CAV-70C, 7인치 칼라 비디오폰, COMMAX) 와

연결할 케이블을 하네스 케이블과 결선 작업을 마쳤어요~

빨간색 화살표가 가리키는

코맥스 비디오폰 모기(CAV-70C, 7인치 칼라 비디오폰, COMMAX)

취부 작업을 완료했습니다 ^^

이제 상용전원 결선 작업을 진행해야겠어요~



주황색 화살표가 가리키는 케이블(결선 작업을 위해 콘센트 작업)을

최초에 점검구(전공구)를 열었을 때 확인한

노란색 화살표가 가리키는 부분과 결선을 하려고 했는데

이 중 하나의 케이블이 심상치 않아서 확인을 해보니

검은색 테이프로 절연 처리를 한 상태로 천정 텍스 위에 놓여 있더라고요 ㅋㅋㅋ

절연테이프를 풀고 이 케이블을 콘센트와 바로 연결을 하면 되겠네요 ㅋㅋㅋ

그래서 위 사진에서 보시는 바와 같이

콘센트 입력 측 케이블 색상이 회색입니다~

제가 사용하는 상용전원 케이블은 검은색이거든요 ^^

출입통제 리더기(SMART-C5, 유비스마트, UBSMART)가 필요로 하는 전원을 공급하기 위한 어댑터와

코맥스 비디오폰 모기(CAV-70C, 7인치 칼라 비디오폰, COMMAX)에 상용전원을 공급하기 위한 결선 작업을 다 마쳤습니다~

점검구(전공구)에 넣기 전에 촬영을 했어요~

점검구(전공구)에 넣고

사진을 촬영했어요~

출입통제 리더기(SMART-C5, 유비스마트, UBSMART)가 필요로 하는 전원을 공급하기 위한 어댑터와

코맥스 비디오폰 모기(CAV-70C, 7인치 칼라 비디오폰, COMMAX)에 상용전원을 공급하는 쪽과 연결된 누전 차단기입니다 ^^

코맥스 비디오폰 모기(CAV-70C, 7인치 칼라 비디오폰, COMMAX) 을 ON 스위치로 전환을 한 후, 외부 모습을 모니터링하고 있어요 ㅋㅋㅋ



퇴실 버튼(터치스위치)을 눌러서

데드볼트(DEAD-BOLT) 작동 여부와 작동 상태를 확인하는 작업을 수행하고 있어요~

사설 경비업체에서 설치해놓은

퇴실 버튼(터치스위치)는 원래 전원을 넣어서 사용하는 제품이지만

전원은 결선하지 않았어요~

데드볼트(DEAD-BOLT) 작동 여부와 작동 상태와

자석판과의 간격 및 기타 사항을 확인하고 있어요~



출입통제 리더기(SMART-C5, 유비스마트, UBSMART)를 통해 출입인증하는 부분은 관리자분이 곧 오신다고 하니 잠시 후에 테스트를 해보시면 될 거 같고요 ㅋㅋㅋ

코맥스 비디오폰 모기(CAV-70C, 7인치 칼라 비디오폰, COMMAX)을 눌러서 작동상태를 점검하고 있어요~

이전 사무실에서 취거해온 자재(퇴실 버튼 or 터치스위치, 통전금구)와

사설 경비업체에서 취거해 가지 않은 데드볼트(DEAD-BOLT)입니다~

그리고 사무실 열쇠 ^^
