안녕하세요 ^^
라인시스템입니다~
지난번 포스팅에서 말씀드린 바와 같이
옥외형 콤팩트 RFID 장치, XPass 2(SUPREMA, 슈프리마)
갱 박스 키패드(Gang box keypad) 타입을 설치하기 전에
현장을 다시 한번 확인을 하면서 촬영한 사진인데
오늘은

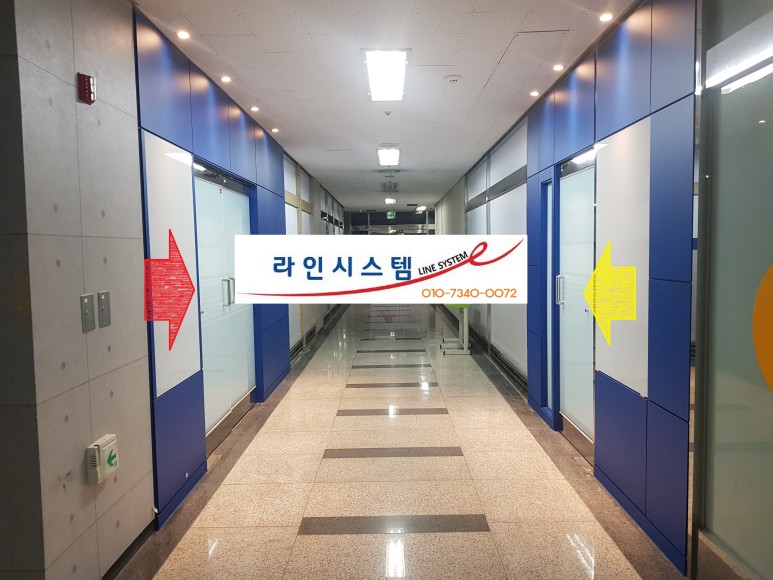

노란색 화살표가 가리키는 곳의
출입문을 제어하기 위한 용도로 설치하는 부분에 대한 포스팅입니다 ^^

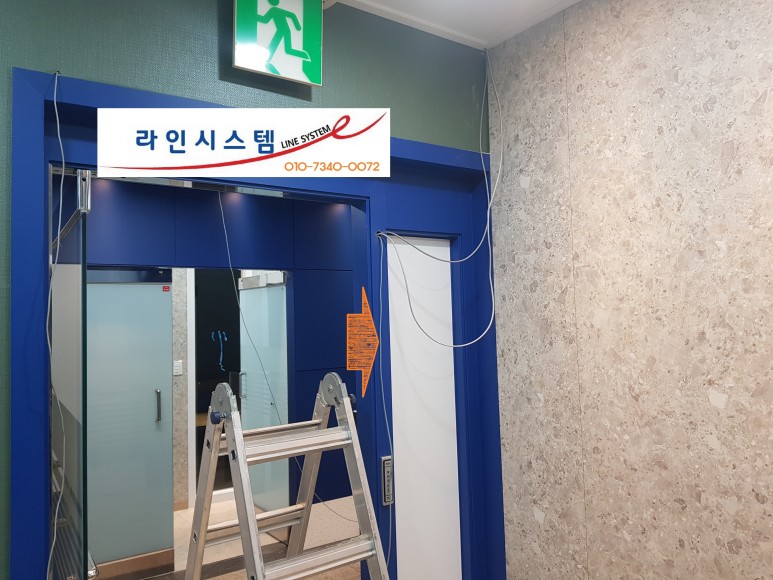

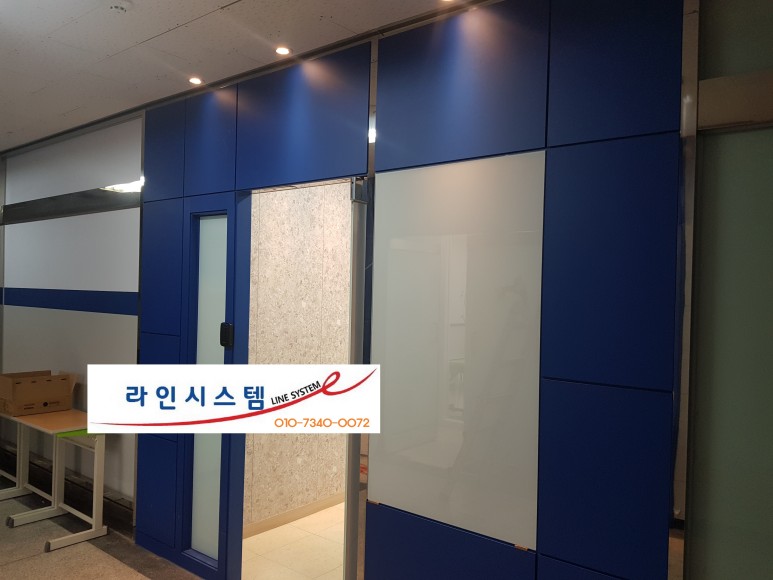

오른쪽 출입문을 복도에서 바라본 모습과
실내에서 바라본 모습입니다~
이제 슬슬 작업을 시작해 볼까요?

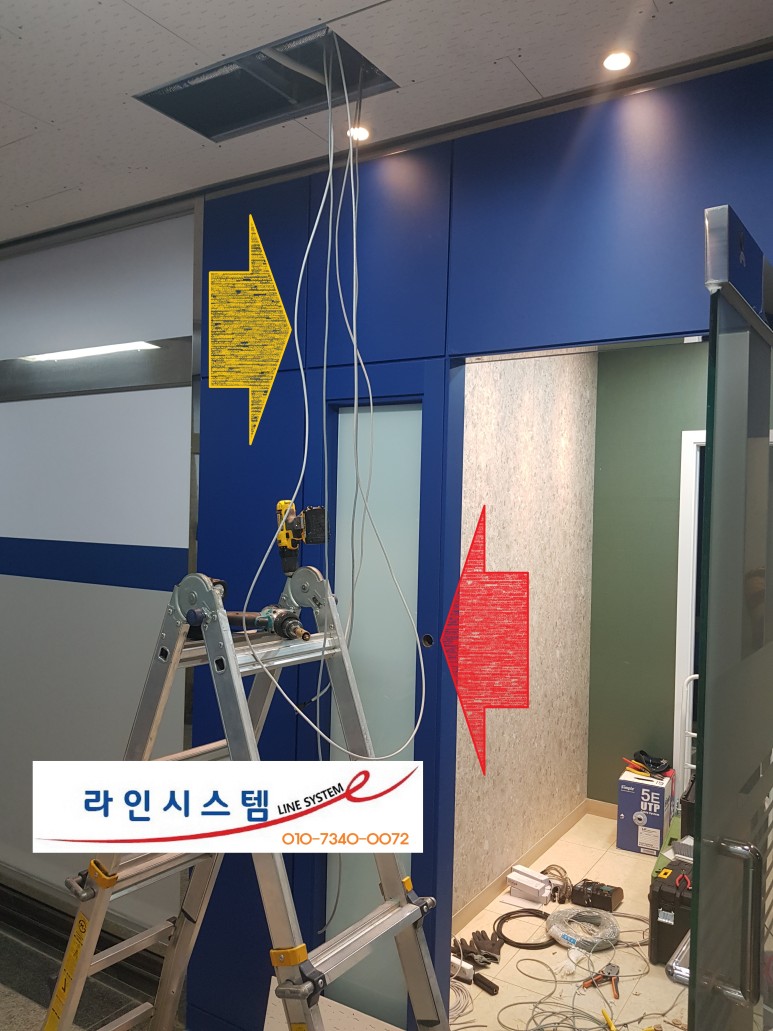

복도 쪽에서
천정 텍스 안쪽으로 몸을 넣어서
옥외형 콤팩트 RFID 장치, XPass 2(SUPREMA, 슈프리마) 갱 박스 키패드(Gang box keypad) 타입으로 케이블을 포설하기 위해서 타공 위치를 잡는 중입니다 ^^

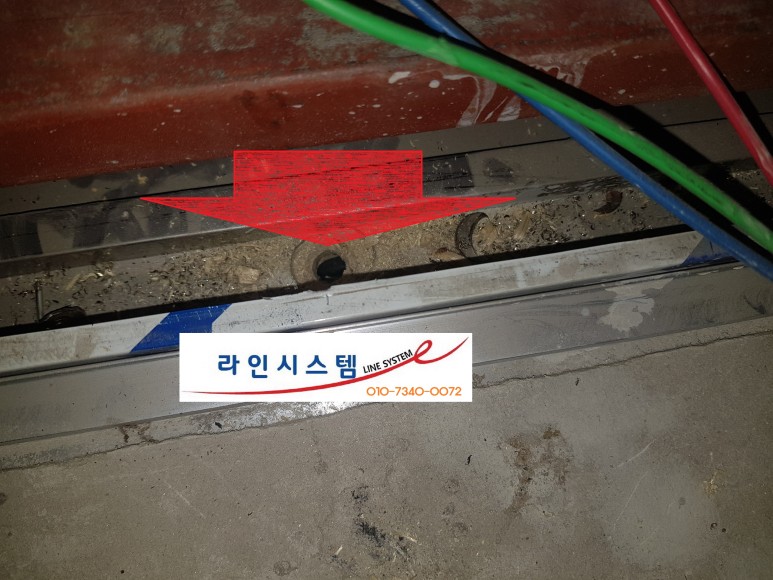

빨간색 화살표가 가리킨 곳에 타공 작업을 했어요~
이 구멍을 통해 아래 방향으로 케이블을 늘어뜨리면
옥외형 콤팩트 RFID 장치, XPass 2(SUPREMA, 슈프리마) 갱 박스 키패드(Gang box keypad) 타입이 설치될 곳까지 케이블이 포설이 됩니다 ^^

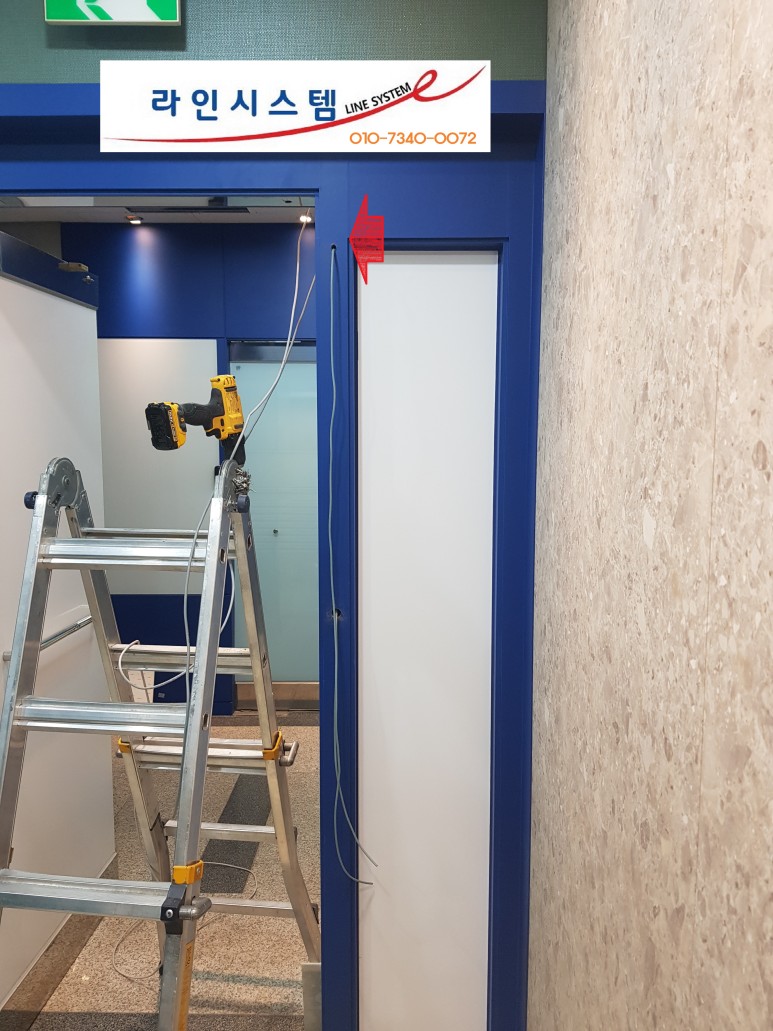

옥외형 콤팩트 RFID 장치, XPass 2(SUPREMA, 슈프리마) 갱 박스 키패드(Gang box keypad) 타입이 설치될 곳에 타공 작업(빨간색 화살표)을 하고
퇴실 버튼(터치스위치, SM-EB30)이 설치될 곳에도 타공 작업(노란색 화살표)을 했어요~

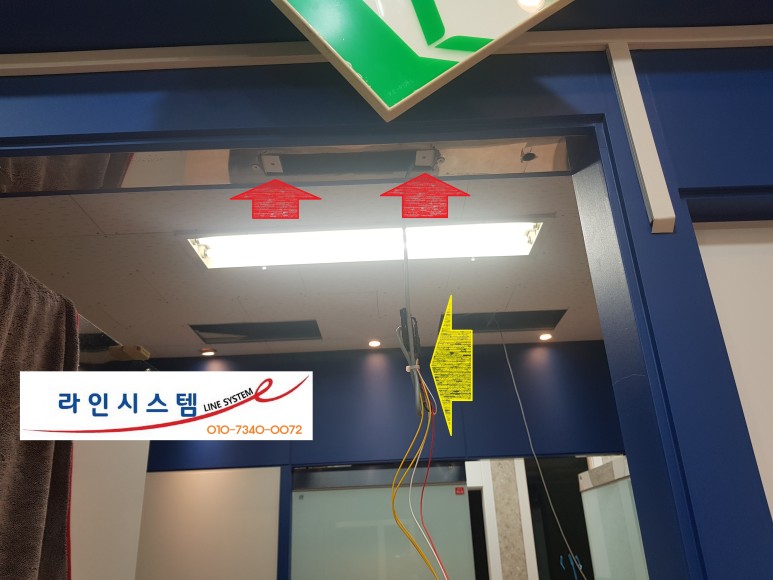

이제 황금색 화살표가 가리키는 케이블을 포설해 볼까요?

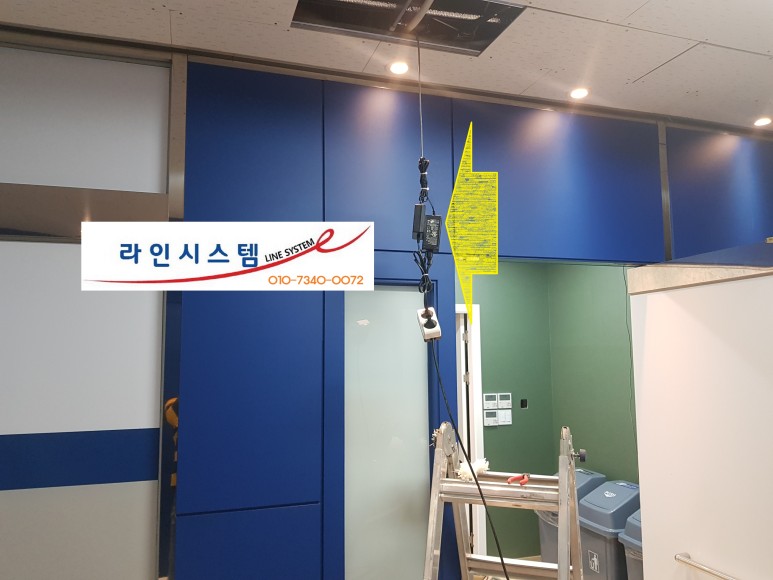

왼쪽 사진의 빨간색 화살표가 가리키는 곳으로
케이블을 늘어트렸는데
잘 내려가지 않는 거 같아서 강철 요비선을 넣어봤어요~
오른쪽 사진의
빨간색 화살표가 가리키는 곳에서
아래로 향하는 부분이 막혀 있네요 ㅋㅋㅋ

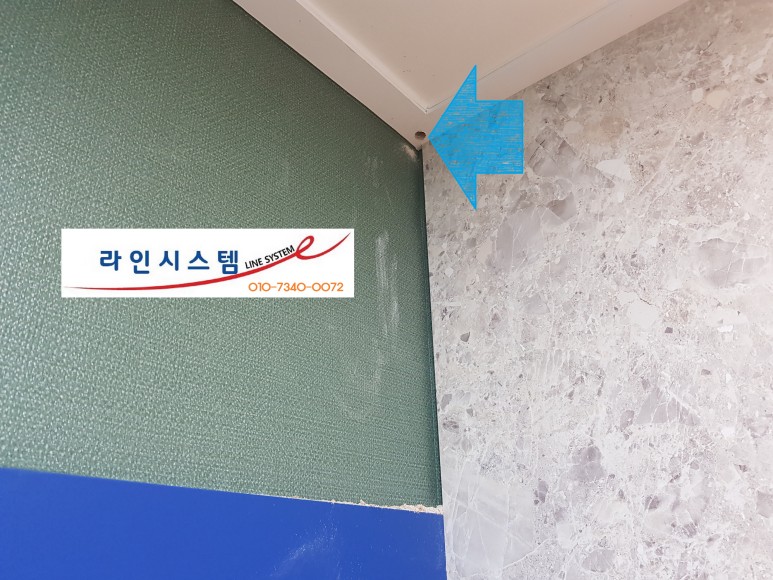

그래서 이곳(옥색 화살표)에
천정으로 통할 수 있도록 타공 작업을 진행했어요~

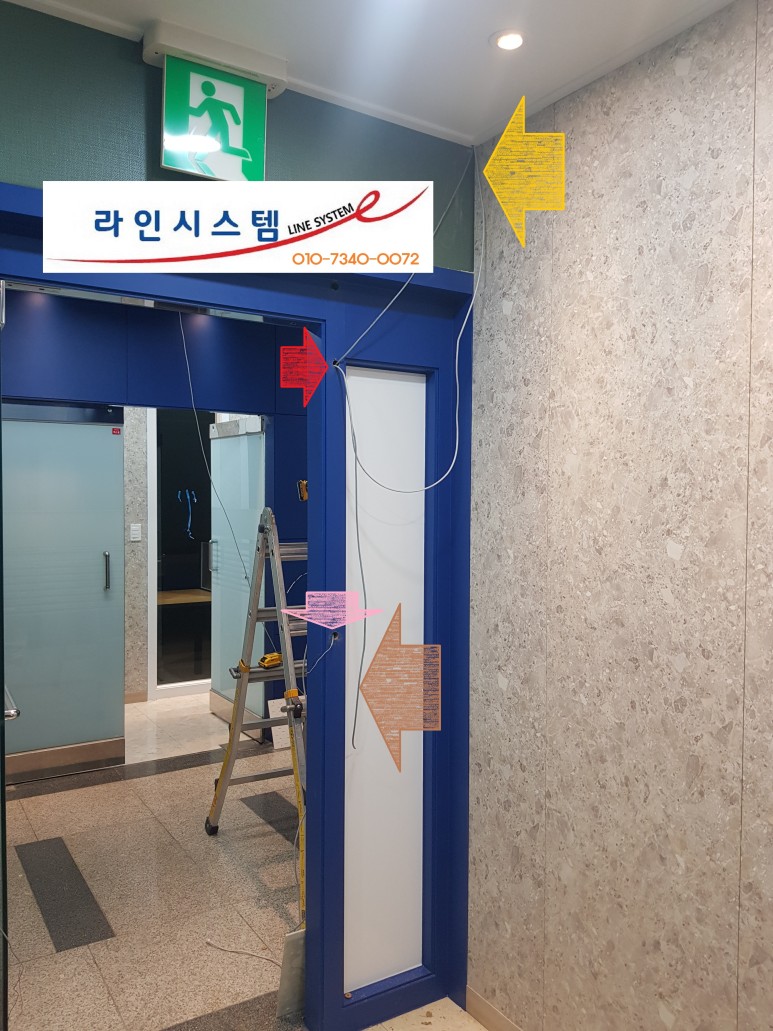

조금 전에 타공 작업을 한 곳으로
천정에서 두 가닥의 케이블(황금색 화살표)을 밀어 넣어서
실내 쪽으로 포설을 한 후에,
빨간색 화살표가 가리키는 곳으로 넣은 케이블과
밤색 화살표와 연결된 케이블과
핑크색 화살표와 연결된 케이블을
오른쪽 사진의 노란색 화살표가 가리키는 곳까지 포설 작업을 마쳤어요~
옥외형 콤팩트 RFID 장치, XPass 2(SUPREMA, 슈프리마) 갱 박스 키패드(Gang box keypad) 타입도 설치를 마쳤습니다~

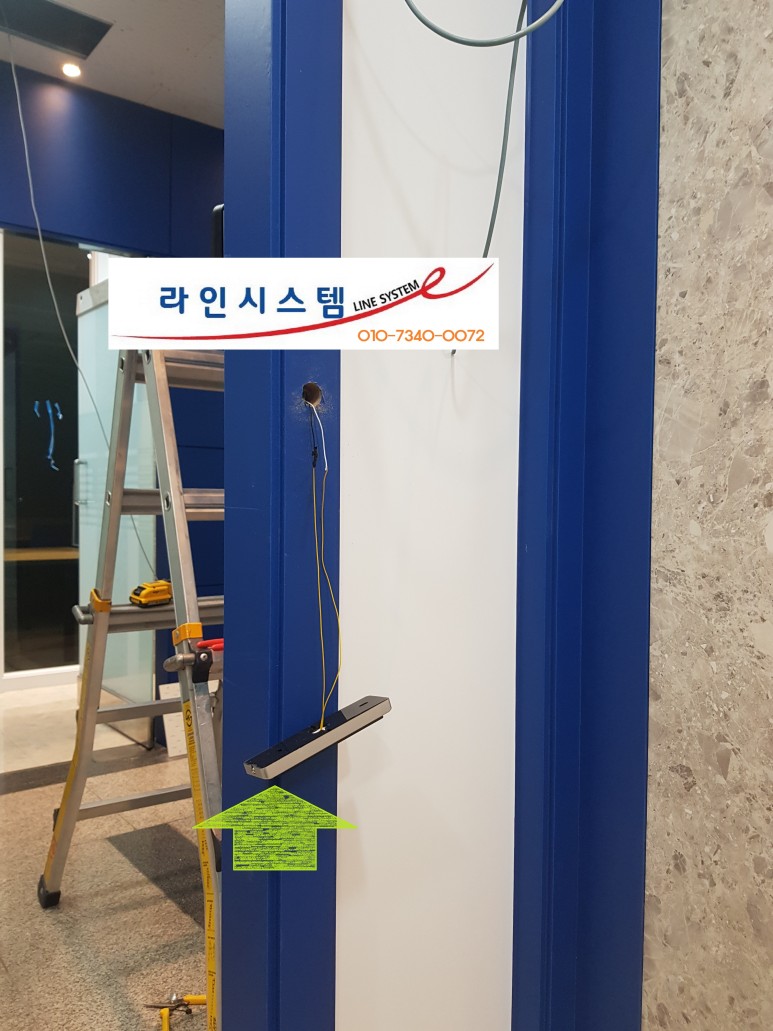

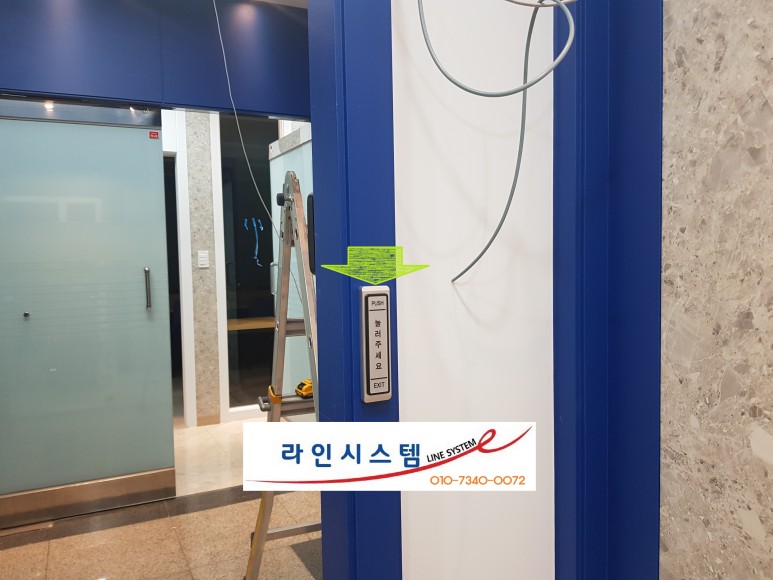

퇴실 버튼(터치스위치, SM-EB30) 작업을 진행하고 있어요~
라임색 화살표가 가리키는 장치입니다 ^^
주황색 화살표가 가리키는 케이블을
노란색 화살표가 가리키는 타공 작업을 한곳으로 넣어서
데드볼트(DEAD-BOLT)와 결선 작업을 진행해야 합니다~
그전에 케이블을 먼저 정리해야겠지요 ㅋㅋㅋ

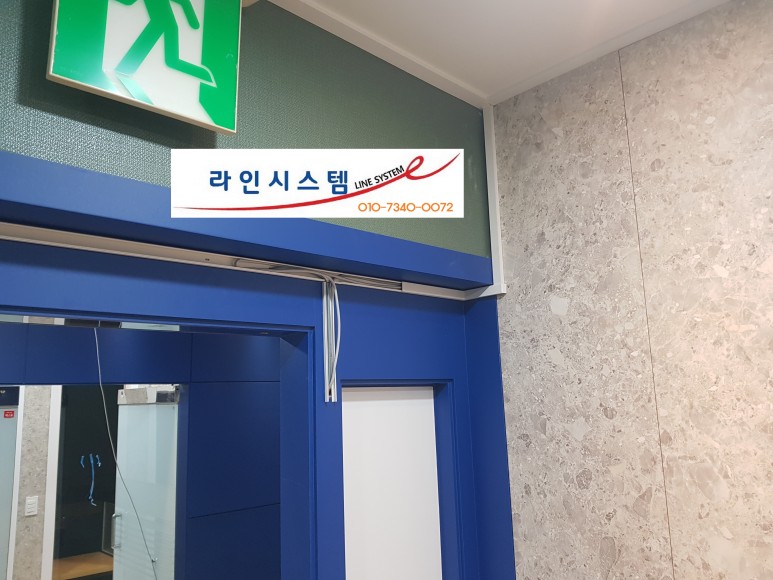

쫄대(몰드)를 사용해서 마감을 했어요~
옥외형 콤팩트 RFID 장치, XPass 2(SUPREMA, 슈프리마) 갱 박스 키패드(Gang box keypad) 타입과 데드볼트(DEAD-BOLT)에 필요한 전원을 공급하기 위한 어댑터(노란색 화살표) 2차 측과 결선 작업을 했습니다~
물론 어댑터에 1차 측은 잠시 보류하고요 ^^

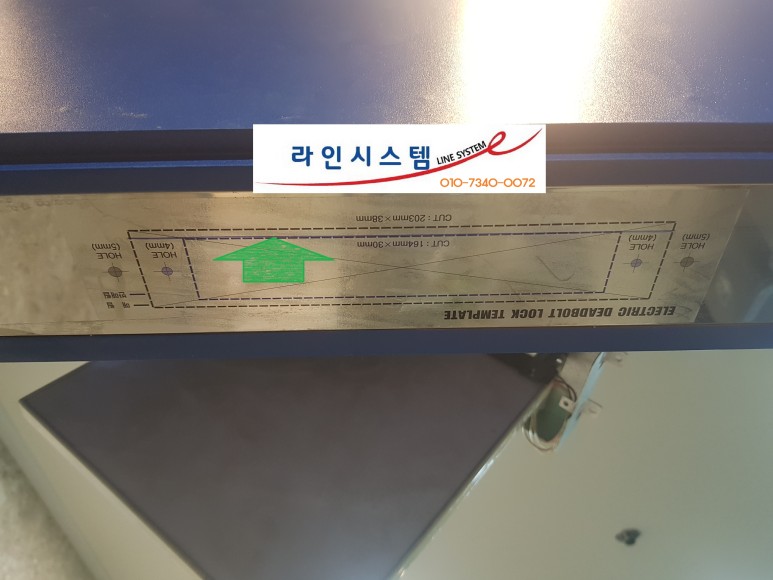

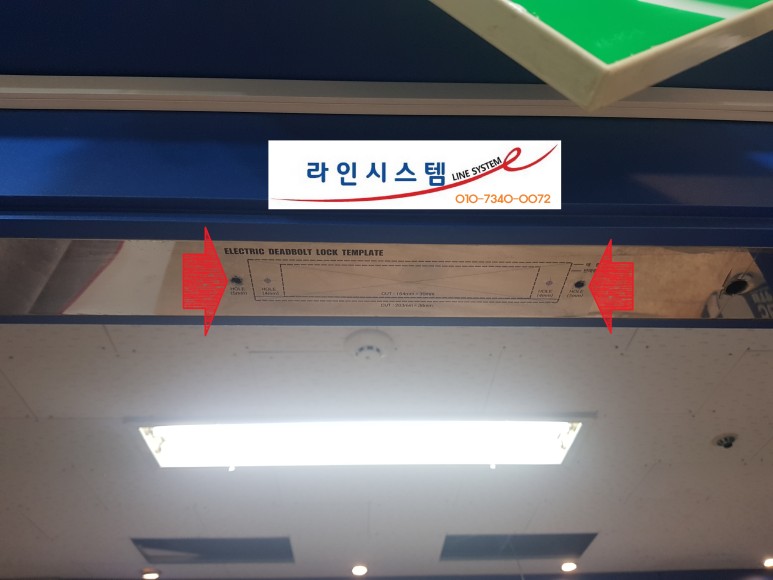

그라인더를 활용해서 데드볼트(DEAD-BOLT) 타공 작업을 진행했어요~
그라인더로 데드볼트(DEAD-BOLT)가 매립될 곳을 타공한 흔적입니다~
데드볼트(DEAD-BOLT)가 매립될 곳에 브래킷(빨간색 화살표)을 설치하고
하네스 케이블과 결선 작업(노란색 화살표)을 진행하고 ㅋ
옥외형 콤팩트 RFID 장치, XPass 2(SUPREMA, 슈프리마) 갱 박스 키패드(Gang box keypad) 타입과 데드볼트(DEAD-BOLT)에 필요한 전원을 공급하기 위한 콘센트(노란색 화살표) 1차 측과 결선 작업을 진행했고, 콘센트와 연결된 전원 케이블(왼쪽 옥색 화살표)을 천정 텍스 위로해서 오른쪽에 있는 옥색 화살표가 가리키는 곳까지 포설을 했어요~
전원을 넣자,
데드볼트(DEAD-BOLT)가 바로 작동을 했어요~
퇴실 버튼(터치스위치, SM-EB30)을 누르니,
데드볼트(DEAD-BOLT)가 올라가는 소리가 들리네요~
데드볼트(DEAD-BOLT)의 모습입니다 ^^
바깥의 모습을 볼까요?
옥외형 콤팩트 RFID 장치, XPass 2(SUPREMA, 슈프리마) 갱 박스 키패드(Gang box keypad) 타입에도 전원이 켜졌네요~
이제 두 대의 옥외형 콤팩트 RFID 장치, XPass 2(SUPREMA, 슈프리마)
갱 박스 키 패드(Gang box keypad) 타입이 TCP/IP 통신을 할 수 있도록
메인 허브까지 UTP 케이블을 포설해야 해요 ^^

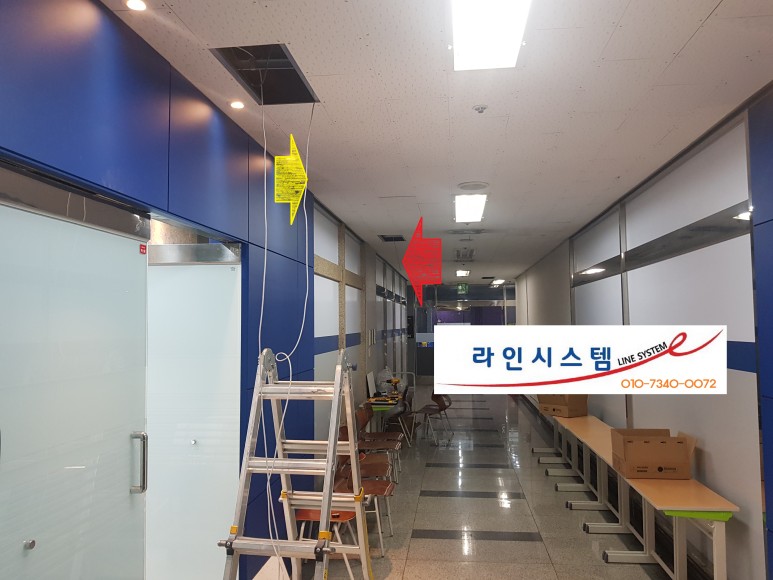

노란색 화살표가 가리키는 UTP 케이블이
빨간색 화살표가 가리키는 곳까지 포설을 했어요~
영차 영차~
핑크색 화살표가 가리키는 곳에서부터
주황색 화살표가 가리키는 곳까지 UTP 케이블을 포설했어요~
마침 같은 현장에서 작업하시는 분 중에 한 분이
최근에 인터넷 케이블 포설을 진행하셨다고 하면서
귀중한 정보를 알려주시더라고요 ㅋㅋㅋ
그래서 아주 쉽게
메인 허브까지 UTP 케이블을 포설했어요~
