안녕하세요 ^^
라인시스템입니다~
옥외형 콤팩트 RFID 장치, XPass 2(SUPREMA, 슈프리마) 갱 박스 키패드(Gang box keypad) 타입을 설치하기 전에 현장을 다시 한번 확인을 하면서 촬영한 사진입니다~

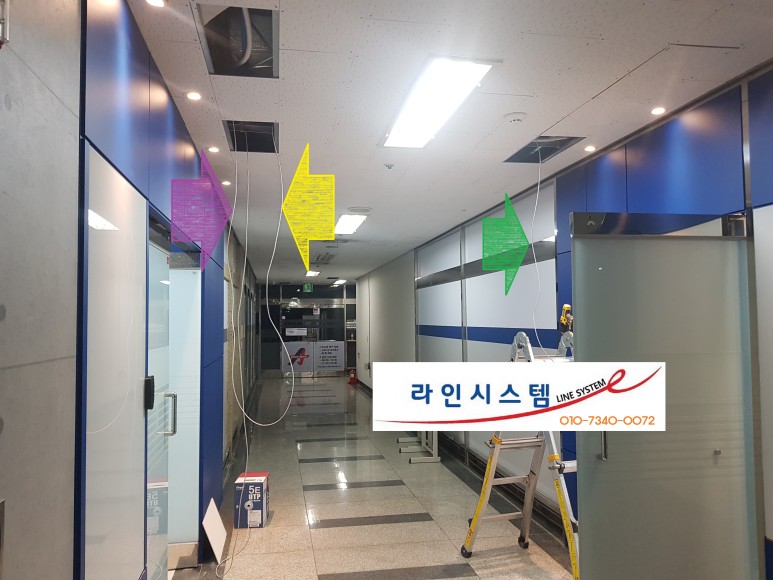

빨간색 화살표와 노란색 화살표가 가리키는 곳의 출입문을 제어하기 위한 용도로 설치하는 건데 일단 왼쪽에 있는 빨간색 화살표가 가리키는 부분을 먼저 포스팅을 할게요 ^^
작업을 하면서 틈틈이 사진을 찍었기에
사진이 엄청 많아서 많은 도움이 되실 거예요~
왼쪽 출입문을 복도에서 바라본 모습과
실내에서 바라본 모습입니다~
수레를 사무실 안쪽에 세워놓고
지금은 출입문 바깥쪽 천정 텍스(옥색 화살표)를 뜯어서
내부를 살피기 위해 사다리에 오르기 전에 촬영을 했어요~
황금색 화살표가 가리키는 두 가닥의 케이블
그리고 노란색 화살표, 옥색 화살표가 가리키는 두 가닥의 케이블이
빨간색 화살표가 가리키는 곳까지 포설 작업을 진행했어요~
왼쪽 사진을 보시면

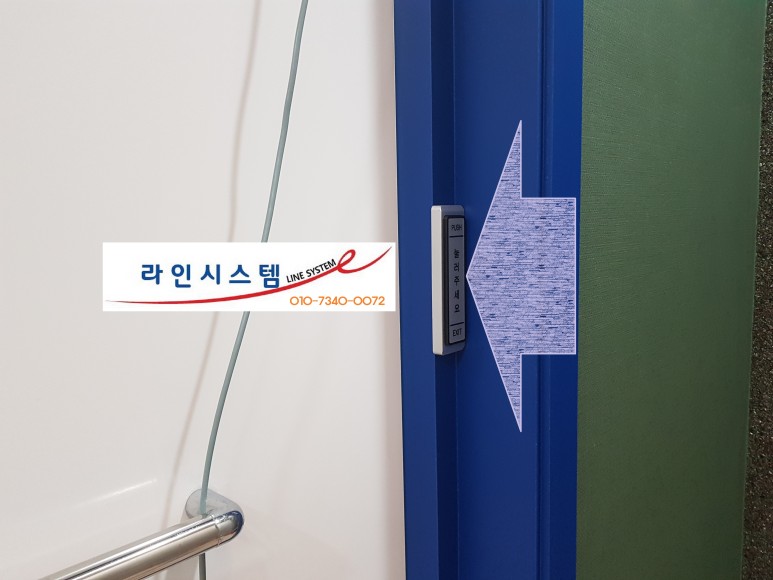

퇴실 버튼(터치 스위치, SM-EB30, 핑크색 화살표)과 연결된 케이블을 결선 작업(노란색 화살표)을 진행한 모습이고, 연한 보라색 화살표가 가리키는 부분은 퇴실 버튼(터치 스위치, SM-EB30)을 고정한 모습입니다 ^^
연한 옥색 화살표가 가리키는 부분은
옥외형 콤팩트 RFID 장치, XPass 2(SUPREMA, 슈프리마) 갱 박스 키패드(Gang box keypad) 타입과 데드볼트(DEAD-BOLT)에 전원을 공급하기 위해 포설한 케이블이고
청회색 화살표가 가리키는 부분은
옥외형 콤팩트 RFID 장치, XPass 2(SUPREMA, 슈프리마) 갱 박스 키패드(Gang box keypad) 타입이 TCP/IP 통신을 할 수 있도록 RJ45 작업을 완료한 모습입니다~
라임색 화살표가 가리키는 부분은
옥외형 콤팩트 RFID 장치, XPass 2(SUPREMA, 슈프리마) 갱 박스 키패드(Gang box keypad) 타입을 결선한 모습입니다~

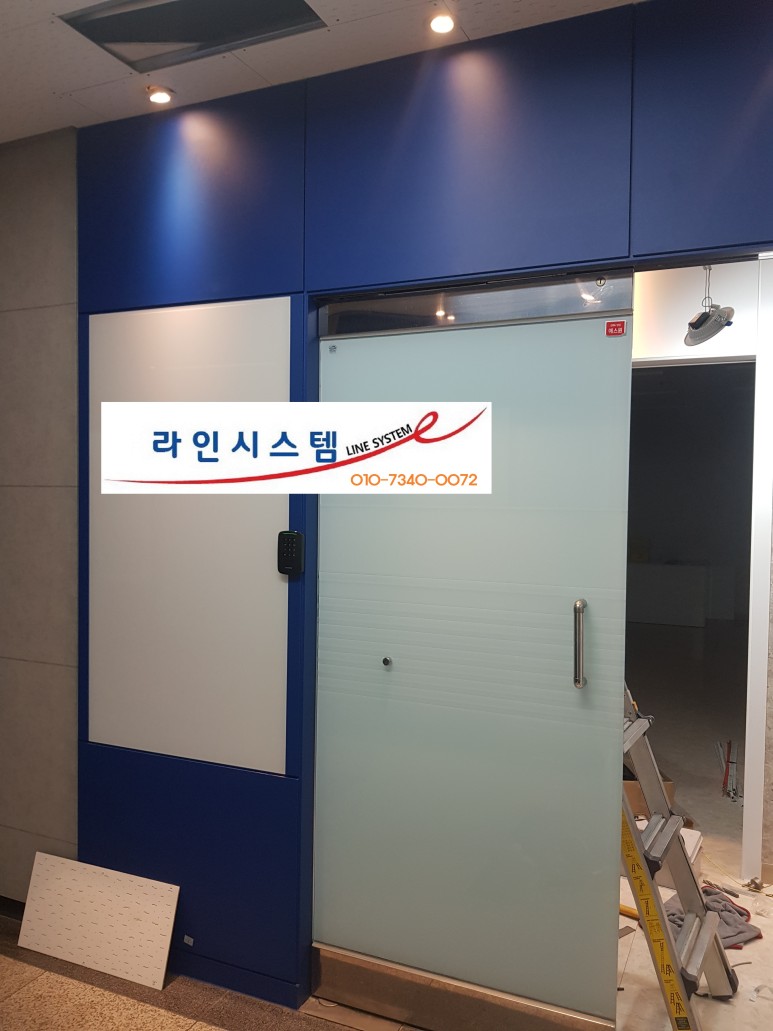

세 장의 사진은
옥외형 콤팩트 RFID 장치, XPass 2(SUPREMA, 슈프리마) 갱 박스 키패드(Gang box keypad) 타입을 설치 완료한 모습입니다~
어댑터 2차 측과 연결된 케이블을 두 개의 장치에 전원을 공급하기 위해 포설한 케이블과 결선 작업을 하고, 어댑터를 콘센트에 꽂아 놓고 서로 다른 방향에서 촬영한 모습입니다~

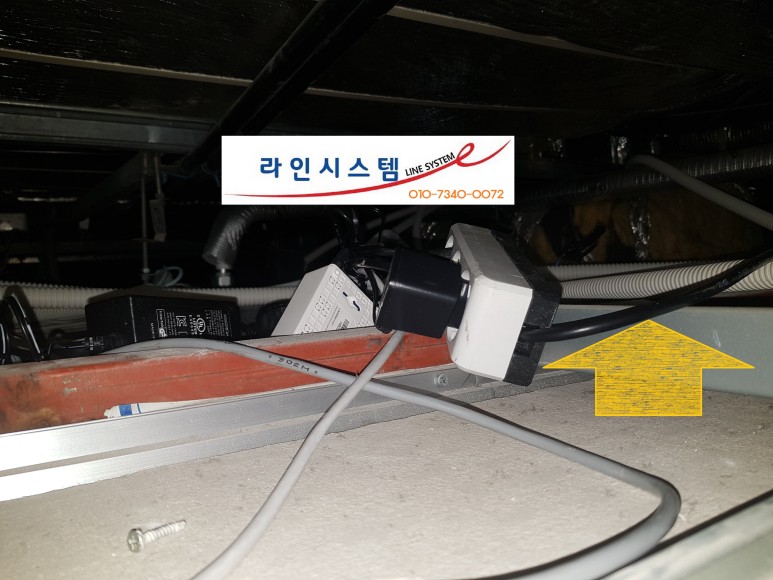

어댑터와 콘센트를 천정 텍스 안쪽으로 올려놓고
콘센트에 상용전원을 공급하기 위한 케이블(황금색 화살표)를 연결하는 작업을 진행해야 합니다~
유도 등에 전원을 공급하는 케이블 왼쪽에
천정으로 통할 수 있도록 타공 작업(빨간색 화살표)을 진행했어요 ^^
조금 전에 봤던
왼쪽 사진의 황금색 화살표가 가리키는 케이블을
조금 전에 타공 작업한 곳(라임색 화살표)으로 밀어 넣고 있어요~

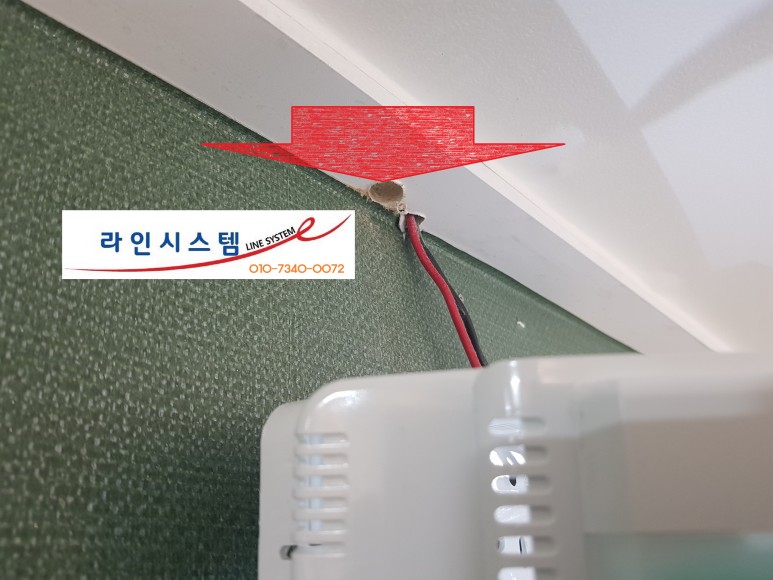

빨간색 화살표가 가리키는 곳으로
검은색 케이블이 내려왔네요 ㅋㅋㅋ
일단 전원 연결 작업을 잠시 보류하고
선행 작업을 진행해야 합니다~

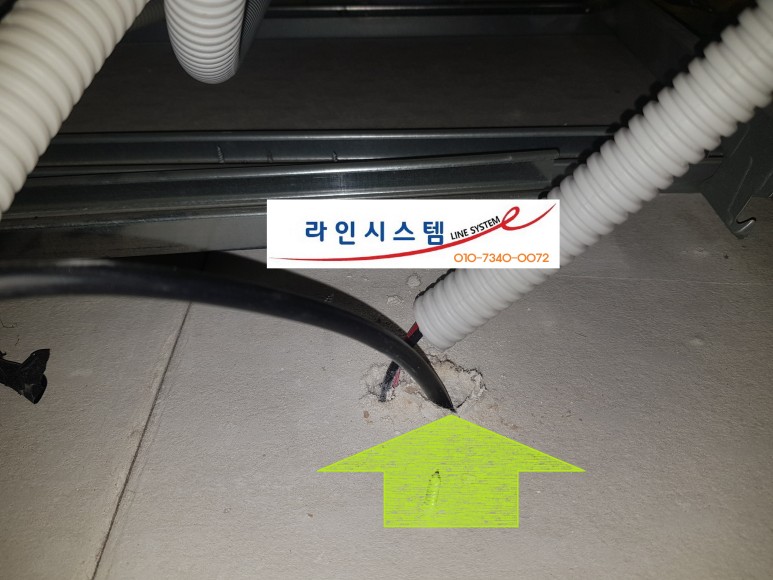

데드볼트(DEAD-BOLT) 가 있는 곳으로 케이블을 포설하기 위해
초록색 화살표가 가리키는 곳에 타공 작업을 진행했어요 ^^
노란색 화살표가 가리키는 부분에
네임펜으로 기다랗게 선을 그었어요 ㅋㅋㅋ
이 선이 바로 오른쪽 사진에 있는
빨간색 화살표가 가리키는 부분입니다 ^^

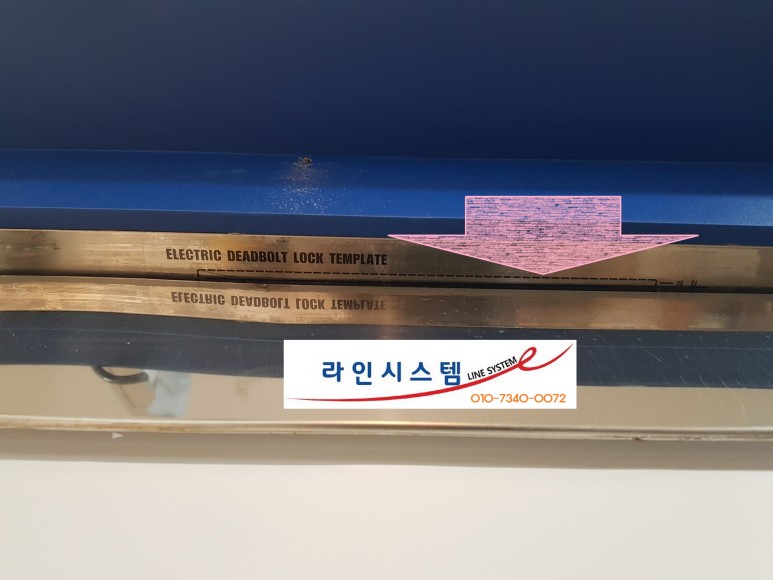

네임펜으로 그은 선을 기준으로 데드볼트 설치를 위한 비닐 지번을 부착하고
실내(핑크색 화살표)에서
복도(황금색 화살표)에서
이렇게 사진을 촬영했어요 ^^

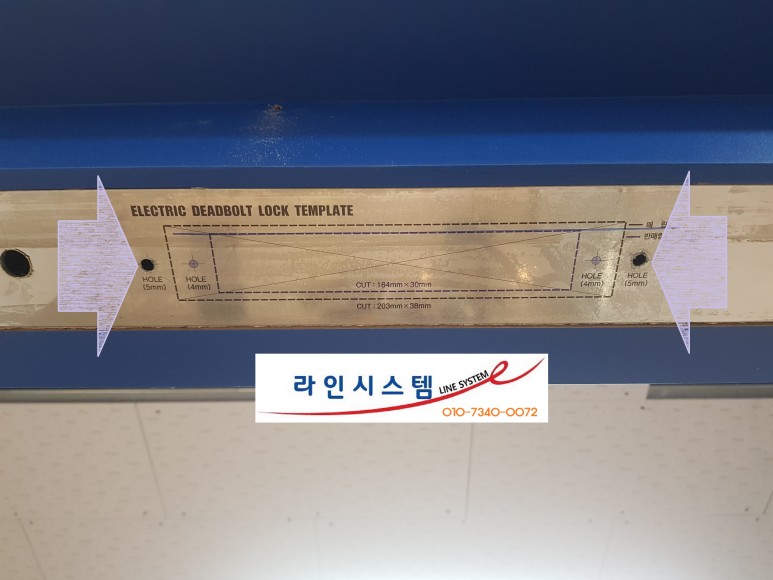

비닐 지번에
두 개의 연한 보라색 화살표가 가리키는 바와 같이
타공 작업을 진행하고 ㅋ
그라인더를 활용해서
청회색 화살표가 가리키는 바와 같이
3면을 재단했어요~
이제 한쪽 면만 남았네요 ^^

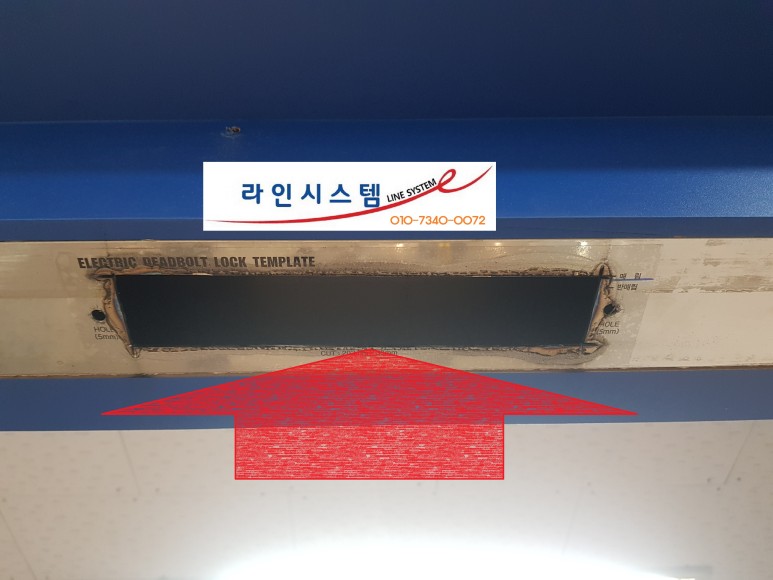

빨간색 화살표가 가리키는 바와 같이
데드볼트(DEAD-BOLT)가 설치(매립) 할 곳이 만들어졌어요~

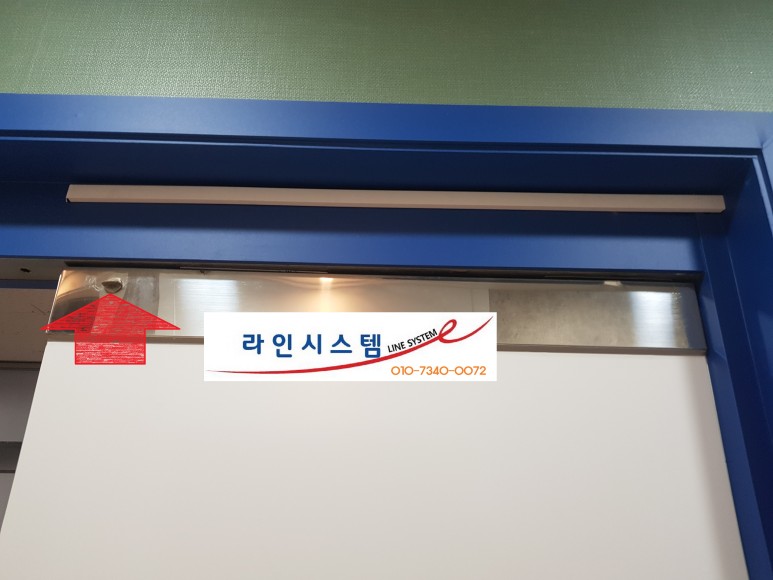

황금색 화살표가 가리키는 철판이
빨간색 화살표가 가리키는 부분에 있던 것인데
그라인더(라임색 화살표)라는 공구로 절삭을 한 거랍니다 ^^
매우 위험한 작업이에요 ㅋ
데드볼트(DEAD-BOLT)가 사용할 케이블(연한 옥색 화살표)을 포설했어요 ^^
데드볼트(DEAD-BOLT)를 거치할 브래킷(빨간색 화살표)을 설치하고, 조금 전에 포설한 케이블을 데드볼트(DEAD-BOLT) 하네스 케이블과 결선 작업(노란색 화살표)을 완료한 모습입니다 ^^
데드볼트(DEAD-BOLT, 라임색 화살표) 설치를 마친 모습입니다 ^^
데드볼트(DEAD-BOLT)와 연결된 케이블을
노란색 화살표가 가리키는 쫄대(몰드)로 마감 처리를 했어요 ^^
이제 전원 작업을 진행해야 합니다 ^^
상용전원 작업을 완료했습니다 ^^
이곳은 부득이하게 상용전원을 유도 등과 연결을 했어요~
옥외형 콤팩트 RFID 장치, XPass 2(SUPREMA, 슈프리마) 갱 박스 키패드(Gang box keypad) 타입에 전원이 잘 들어 오네요 ^^
이제 하나씩 테스트를 해봐야겠어요~
퇴실 버튼(터치스위치, SM-EB30)으로 문도 잘 열리네요~
이곳의 힌지의 상태가 좋지 않네요~~~~
이럴 경우에는
빨간색 화살표가 가리키는 잠금장치를 돌려서
데드볼트(DEAD-BOLT)를 설치 위치를 잘 잡아야 해요~
잠금장치가 열고 닫고 하는데 무리가 없는지
다시 한번 확인을 하는 모습입니다 ^^
패키지 박스를 한 곳에 정리를 해놓고 ㅋ
허브(HUB)를 설치한 곳으로 가서
2가닥의 UTP 케이블을 허브(HUB)에 물렸어요 ^^
한 가닥은
조금 전에 설치한
옥외형 콤팩트 RFID 장치, XPass 2(SUPREMA, 슈프리마) 갱 박스 키패드(Gang box keypad) 타입이 사용할 케이블
또 한 가닥은
반대편 장소에 설치할
옥외형 콤팩트 RFID 장치, XPass 2(SUPREMA, 슈프리마) 갱 박스 키패드(Gang box keypad) 타입이 사용할 케이블
또 한 가닥은
다음 사진에 나옵니다 ^^
라임색 화살표가 가리키는 랜 케이블과 연결된
또 하나의 UTP 케이블을 메인 허브가 있는 곳까지 포설 작업을 진행해야 해요 ㅋㅋㅋ
보라색 화살표가 가리키는 UTP 케이블은
바닥에 있는 UTP 케이블 박스와 연결된 것인데
메인 허브까지 작업을 포설을 해야 합니다~
일단 이 작업은 잠시 보류하고 ㅋ
노란색 화살표가 가리키는 UTP 케이블은
초록색 화살표가 가리키는 UTP 케이블입니다~
서로 연결된 거예요 ㅋㅋㅋ
초록색 화살표가 가리키는 UTP 케이블을 당겨볼까요?
UTP 케이블을 당기면 이렇게 됩니다~
