안녕하세요 ^^

라인시스템입니다~

​

지난 월요일에 작업을 한 내용을

포스팅하고 오늘 일정을 위해 출발하려고요 ㅋㅋㅋ

어느 정도 달리다가

신호 대기를 받고 내비게이션을 켰어요~



설치를 하기 전에 담당자분을 뵙고

이런저런 말씀을 듣고

다시 나와서 사진을 찍었어요~

​

작업을 시작해야겠지요 ^^



라임색 화살표가 가리키는 위치에 타공 작업을 하고 나서

이 구멍으로 케이블을 포설하기 위해서

천정 텍스를 열어서 육안으로 확인된 틈으로

케이블 포설을 시도하다가

​

지금은

50mm 바이메탈로

주먹이 들어갈 만큼의 타공 작업(핑크색 화살표)을 진행하여

요비낚시대를 조심스럽게 천천히

때로는 PUSH&PULL 을 하면서

지금은

요비낚시대(빨간색 화살표)를

타공 작업을 한곳으로 꺼냈습니다~

요비낚시대를 활용해서

차세대 출입통제 및 근태관리 장치

바이오스테이션2(BioStation2, SUPREMA, 슈프리마)와

코맥스 인터폰(DR-201D, COMMAX)과 연결할 케이블을 포설했어요 ^^



차세대 출입통제 및 근태관리 장치

바이오스테이션2(BioStation2, SUPREMA, 슈프리마)를 거치할

브래킷(초록색 화살표)을 설치한 다음에

​

코맥스 인터폰(DR-201D, COMMAX)과 연결할 케이블을 포설하기 위해

타공 작업(빨간색 화살표)을 마쳤습니다 ^^

차세대 출입통제 및 근태관리 장치

바이오스테이션2(BioStation2, SUPREMA, 슈프리마, 황금색 화살표)를

살짝 거치했어요~

​

코맥스 인터폰(DR-201D, COMMAX)과 연결할

케이블(연한 보라색)도 포설했어요~



코맥스 인터폰(DR-201D, COMMAX) 브래킷을 설치하고 케이블도 연결을 하고,

코맥스 인터폰(DR-201D, COMMAX) 거치작업을 마쳤습니다~

​

그런 다음에

차세대 출입통제 및 근태관리 장치

바이오스테이션2(BioStation2, SUPREMA, 슈프리마, 주황색 화살표)도

거치작업을 마쳤습니다~

차세대 출입통제 및 근태관리 장치

바이오스테이션2(BioStation2, SUPREMA, 슈프리마)와

코맥스 인터폰(DR-201D, COMMAX) 와 연결된 케이블이

노란색 화살표가 가리키는 부분으로 나와서 한쪽으로 꺼내놓았습니다~

​

차세대 출입통제 및 근태관리 장치

바이오스테이션2(BioStation2, SUPREMA, 슈프리마)와 연결된

두 가닥의 케이블을

라임색 화살표가 가리키는 곳으로 인출을 한 다음에

옥색 화살표가 가리키는 곳에 타공 작업을 진행했어요~

타공 작업을 한 곳으로

퇴실 버튼(터치스위치, SM-EB30, 빨간색 화살표)과

연결할 케이블을 포설 작업을 마쳤습니다 ㅋㅋㅋ



초록색 화살표가 가리키는

퇴실 버튼(터치스위치, SM-EB30) 브래킷을 부착하고

​

퇴실 버튼(터치스위치, SM-EB30, 황금색 화살표)을 고정하기 직전에

촬영을 했어요~

​

이제 빨간색 화살표가 가리키는 케이블과 연결할 부분을 진행해야 합니다~

그전에 먼저

바닥 청소를 진행해야겠지요 ㅋㅋㅋ

​

라임색 화살표가 가리키는 물체가

바이메탈 50mm로 타공 작업을 하고 난 잔해입니다~

이제 아까 말씀드린 케이블을 연결할 작업을 진행해야 합니다~



강화유리도어를 열고 닫고를 반복하며

출입문이 정지하는 위치를 표시(주황색 화살표, 옥색 화살표) 했어요~

​

오른쪽 사진을 보시면

비닐 지번을 부착했는데,

파란색 화살표가 가리키는 부분이 왼쪽 사진에서 옥색 화살표가 가리키는 부분이고

보라색 화살표가 가리키는 부분이 왼쪽 사진에서 주황색 화살표가 가리키는 부분입니다 ^^



강화유리도어 출입문을 열고 닫고 하면서

실내 쪽에서 그리고 바깥쪽에서 비닐 지번을 바라보면서

촬영을 진행한 사진입니다~

완전 매립의 방법으로 데드볼트(DEAD-BOLT)를 설치할 계획이라서

두 개의 빨간색 화살표가 가리키는 위치에 타공 작업을 진행했어요~

​

이제 그라인더로 작업을 시작해볼까요?

그라인더로 작업을 시작하기 전에

옥색 화살표가 가리키는 바와 같이

헝겊으로 유리를 덮어줍니다~

그라인더로 절삭 작업을 마무리했어요~

주황색 화살표가 가리키는 공구가

바로 그라인더라는 장비입니다~

​

황금색 화살표가 가리키는 철판이

그라인더로 절삭 작업을 하고 난 후의 잔존물이죠 ㅋㅋㅋ



차세대 출입통제 및 근태관리 장치

바이오스테이션2(BioStation2, SUPREMA, 슈프리마)와 연결되어

데드볼트(DEAD-BOLT)와 연결할 케이블(황금색 화살표)을

데드볼트(DEAD-BOLT)와 연결하기 위해서

라임색 화살표가 가리키는 부분에 타공 작업을 해서

케이블을 포설하려 했는데, 안에서 걸리네요 ㅋㅋㅋ

​

그래서 조금 오른쪽으로 옮겨서

데드볼트(DEAD-BOLT) 바로 위에 타공 작업(옥색 화살표)을 했어요~

데드볼트(DEAD-BOLT)가 매립될 공간에서 바라보면 빨간색 화살표가 가리키는 부분이 바로 옥색 화살표가 가리키는 부분과 같습니다 ^^

데드볼트(DEAD-BOLT)와 연결할 케이블을 하네스 케이블과 결선 작업(보라색 화살표)을 마무리했습니다~

사다리를 세워놓고 위에서 아래로 촬영했는데요 ㅋ

핑크색 화살표가 가리키는 쫄대(몰드)가 바로

차세대 출입통제 및 근태관리 장치

바이오스테이션2(BioStation2, SUPREMA, 슈프리마)와

데드볼트(DEAD-BOLT)와 연결할 케이블을

보호하기 위해서 쫄대(몰드)로 마감한 부분입니다~

​

연한 보라색 화살표가 가리키는 부분에

데드볼트(DEAD-BOLT)가 설치되어 있습니다~

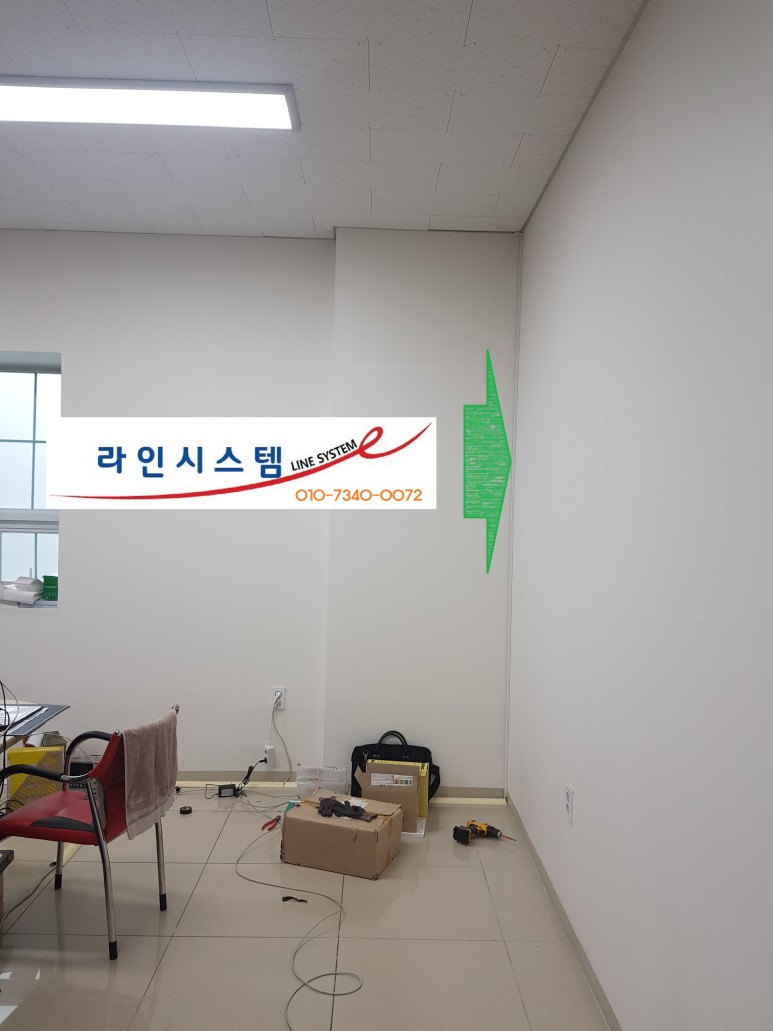

천정 텍스를 열어 UTP 케이블을 포설한 다음

녹색 화살표가 가리키는 쫄대(몰드)를 통해 벽을 타고

바닥에 있는 몰드 안쪽으로 포설 작업을 진행했어요~

전원을 공급합니다~

하나씩 하나씩 ㅋ



차세대 출입통제 및 근태관리 장치

바이오스테이션2(BioStation2, SUPREMA, 슈프리마)에 전원이 켜졌습니다~



차세대 출입통제 및 근태관리 장치

바이오스테이션2(BioStation2, SUPREMA, 슈프리마)와

데드볼트(DEAD-BOLT)에 전원을 공급할 어댑터 설치도 마무리했습니다~



차세대 출입통제 및 근태관리 장치

바이오스테이션2(BioStation2, SUPREMA, 슈프리마)가

TCP/IP 통신을 할 수 있도록

허브(HUB)를 사용하여 분배 작업을 진행했어요 ^^

나머지 한 가닥의 UTP 케이블은

데스크 두 개의 폭만큼의 길이로 바닥으로 포설을 해서

코맥스 인터폰 모기(DP-2S, COMMAX)를 설치할 데스크 아래에서

멀티탭과 연결한 전원 선을 함께 데스크 위로 포설을 했어요 ^^

데스크로 올린 두 가닥(전원 케이블, 코맥스 인터폰 DR-201D와 연결된 케이블)의 케이블을 코맥스 인터폰 모기(DP-2S, COMMAX, 황금색 화살표)와 결선 작업을 진행한 후의 모습입니다~

오늘 설치한 패키지 박스 모음입니다~

​

이런저런 네트워크 설정 작업을 마치고

실내에서 한 번

실외에서 한 번 그리고 ^^



차세대 출입통제 및 근태관리 장치

바이오스테이션2(BioStation2, SUPREMA, 슈프리마)와

코맥스 인터폰 자기(DR-201D, COMMAX)의 모습을 촬영하고 퇴실했어요 ^^

BioStation 2는

지문 인식 장치 시장의 새로운 기준을 제시할

슈프리마의 차세대 출입통제 및 근태관리 장치입니다.

​

향상된 바이오 인식 기술을 적용하고 고성능 CPU를 탑재하여

초고속 지문 매칭 및 강력한 인증 성능은 물론,

대용량 데이터도 빠르게 전송할 수 있는 혁신적인 제품입니다.

​

또한,

IP65 등급의 방수·방진 구조를 갖추고 있어

다양한 환경에 설치가 가능한 제품입니다.
