안녕하세요 ^^

라인시스템입니다~

​

오늘은

용인에서 작업이 예정되어 있어요 ^^

​

아마도

서해안고속도로와

영동고속도로를 타고 가야 할 거 같아서

일찍 일어나

포스팅을 하나 하고 가려고요~

​

지금 하는 포스팅은

지난 금요일 오후에

작업한 내용입니다 ㅋㅋㅋ





하루 전날 방문을 해서 현장을 확인했는데,

제가 잘못 찾아온 줄 알았어요 ^^

​

아마도

출입문과 주위에 시트지 작업을 한 탓이었던 거 같아요~

​

하루 전날 촬영한 사진을 보실까요?









하루 전날은 분명 이런 모습이었거든요 ㅋㅋㅋ

다른 거는 몰라도 빨간색이 눈에 띄었는데 하루 만에 금방 바뀌네요 ^^



데드볼트(DEAD-BOLT)를 사용하신 흔적을 확인하고

시트지로 덮은 부분은 칼로 조심스럽게 재단을 했더니

데드볼트(DEAD-BOLT) 브래킷이 있네요 ㅋㅋㅋ

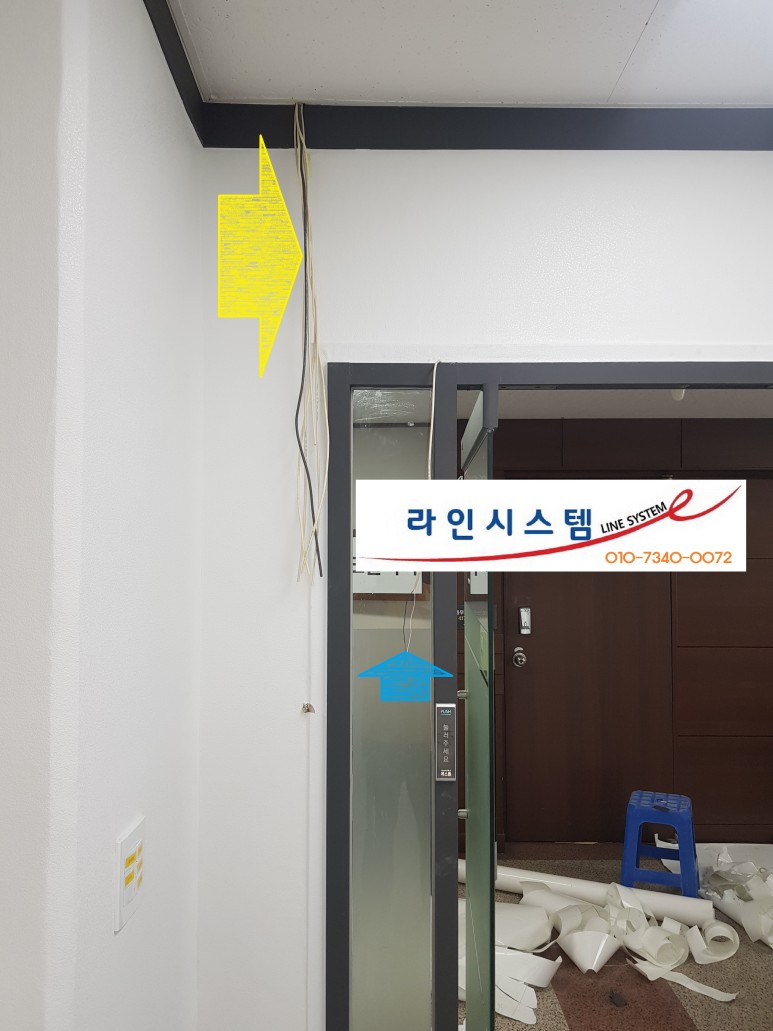

케이블(노란색 화살표)을 적당한 길이로 재단을 하고

퇴실 버튼(터치스위치)와 연결된

케이블(옥색 화살표)도 적당한 길이로 재단을 했어요~

데드볼트(DEAD-BOLT)가 사용할 케이블과

하네스 케이블을 결선 작업(주황색 화살표)을 진행했어요 ^^



데드볼트(DEAD-BOLT)를 설치하고

서로 다른 방향에서 한 번씩 사진을 찍었어요~



빨간색 화살표가 가리키는 곳에 타공 작업을 진행한 후,

사무실 안쪽에 놓아둔 랜 케이블 2박스(주황색 화살표)에서 각기 케이블을 끌어서

노란색 화살표가 가리키는 곳을 통과한 다음

출입문 안쪽인 라임색 화살표가 가리키는 곳까지 포설을 했어요 ㅋㅋㅋ

케이블에 통전금구(보라색 화살표)를 연결해 놓고



빨간색 화살표가 가리키는 곳에

네임펜으로 타공 위치를 표시한 후에

바로 타공 작업을 완료(주황색 화살표) 했습니다 ^^



핑크색 화살표가 가리키는 곳에도 타공 작업을 진행하고 나서

강철 요비선(옥색 화살표)을

빨간색 화살표가 가리키는 곳으로 넣어서

노란색 화살표가 가리키는 곳으로 인출을 했어요 ^^

​

그런 다음

강철 요비선에 케이블 세 가닥을 묶고(초록색 화살표) 난 직후에

촬영을 했어요 ^^

​

강철 요비선을 조심스럽게 당기면 ㅋㅋㅋ

옥색 화살표가 가리키는 통전금구도 고정작업을 진행하고

케이블도 하네스 케이블과 결선 작업을 완료했습니다 ^^

콤팩트 얼굴 인식 출입통제 및 근태관리 장치 FaceLite 브래킷(왼쪽)과

코맥스 인터폰 자기(DR-201D, COMMAX) 브래킷(오른쪽)을 설치했어요~



콤팩트 얼굴 인식 출입통제 및 근태관리 장치 FaceLite와

코맥스 인터폰 자기(DR-201D, COMMAX) 설치를 마쳤습니다~



데드볼트(DEAD-BOLT)와 연결된 케이블

퇴실 버튼(터치 스위치)와 연결된 케이블

그리고 콤팩트 얼굴 인식 출입통제 및 근태관리 장치 FaceLite와 연결된 케이블을

결선 작업을 진행합니다 ^^

천정 텍스 위에 있던 케이블이

라임색 화살표가 가리키는 구멍을 통해서

퇴실 버튼(터치스위치) 부근까지 늘어져 있던 케이블을

천정으로 올렸는데

황금색 화살표가 가리키는 케이블들입니다~

​

바닥에 있는

랜 케이블을 적당한 길이로 재단을 한 후에

라임색 화살표가 가리키는 곳으로 올려야겠지요 ^^

주황색 화살표가 가리키는 케이블 두 가닥이

바닥에 있는 랜 케이블을 적당한 길이로 재단을 한 후에

천정 텍스 안으로 밀어 넣은 케이블입니다~

​

이중 하나는 노란색 화살표가 가리키는 케이블이며

이 케이블이 옥색 화살표가 가리키는 곳까지 포설 되어 있습니다~

​

또 한 가닥의 케이블은

빨간색 화살표가 가리키는 케이블이에요 ㅋㅋㅋ

포설한 케이블에

콤팩트 얼굴 인식 출입통제 및 근태관리 장치 FaceLite와

데드볼트(DEAD-BOLT)가 사용할 전원을 공급할 수 있도록

어댑터(노란색 화살표)를 연결했어요~

​

빨간색 화살표가 가리키는 RJ45는

콤팩트 얼굴 인식 출입통제 및 근태관리 장치 FaceLite가

TCP/IP 통신을 할 수 있도록 준비를 해둔 것입니다 ^^

케이블은

옥색 화살표 -> 주황색 화살표가 가리키는 곳을 지나서

라임색 화살표가 가리키는 곳까지 포설을 했어요~

​

최종 목적지는 빨간색 화살표가 가리키는 기둥까지입니다~

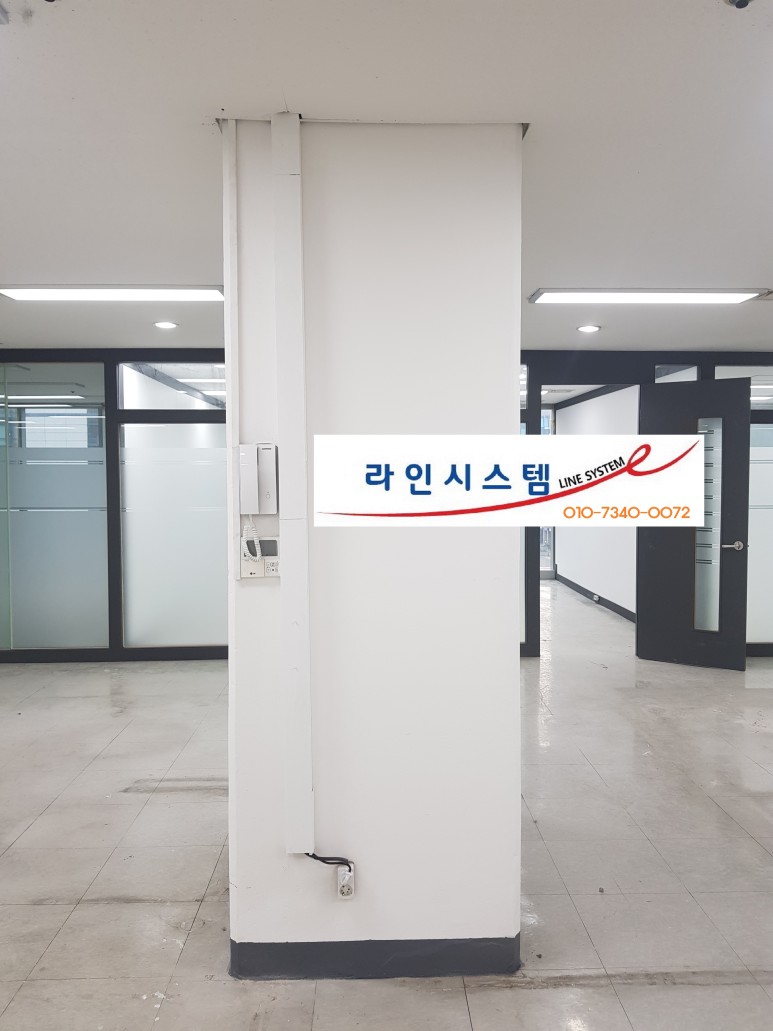

빨간색 화살표가 가리키는 기둥은

다음 두 장의 사진에서 빨간색 화살표가 가리키는 기둥과 같은 것입니다 ^^



서로 다른 방향에서 같은 곳을 바라보고 촬영한 사진인데

같은 색으로 표시한 부분은 모두 동일한 피사체입니다 ^^



코맥스 인터폰 자기(DR-201D, COMMAX)에서부터 포설해온 UTP 케이블(노란색 화살표)를 코맥스 인터폰 모기(DP-2S, COMMAX, 주황색 화살표)와 연결 작업을 진행한 후에, 코맥스 인터폰 모기(DP-2S, COMMAX, 주황색 화살표)를 벽에 거치했어요~

​

코맥스 인터폰 모기(DP-2S, COMMAX, 주황색 화살표)에 상용전원을 공급하기 위한 케이블(라임색 화살표)을 오른쪽 닥트 안으로 포설을 한 후에

​

오른쪽 사진에서 핑크색 화살표가 가리키는 바와 같이

케이블 타이로 단단히 묶어 놓았어요 ^^

​

코맥스 인터폰 모기(DP-2S, COMMAX, 주황색 화살표) 왼쪽 부분에 있던 UTP 케이블은 정리를 해서 쫄대(몰드, 빨간색 화살표) 안으로 넣었어요~



방금 작업한

코맥스 인터폰 모기(DP-2S, COMMAX)와 관련된 사진 모음입니다~

황금색 화살표가 가리키는 부분에

쫄대(몰드)로 케이블을 마감 처리 작업을 하고

청소를 했어요 ^^



기존에 설치되어 있던 부분과

오늘 설치한 부분을 촬영했어요~



오늘 설치한

콤팩트 얼굴 인식 출입통제 및 근태관리 장치 FaceLite와

코맥스 인터폰 자기(DR-201D, COMMAX)의 모습입니다~

콤팩트 얼굴 인식 출입통제 및 근태관리 장치 FaceLite 액정에 표시된 시간은

현재 시간과 차이가 있습니다~

물론 날짜는 맞고요 ㅋㅋㅋ

​

관리자분을 만나

사용자 등록하는 부분에 대해 인수인계를 진행했답니다 ^^

​

15일과 16일에 사무실 이사를 본격적으로 한다고 하니

다음 주 정도에 다시 방문해서 프로그램 설치를 하기로 하고

나오면서

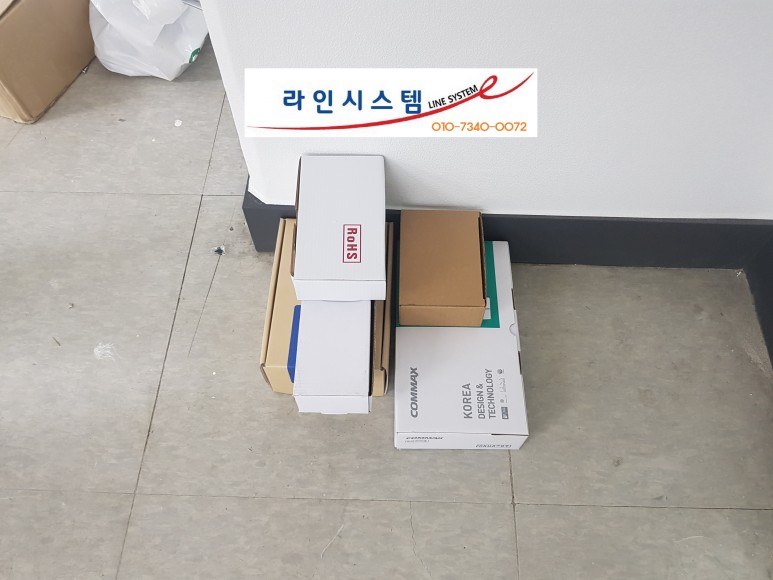

오늘 설치한 패키지 박스를 촬영했어요~
