코맥스(COMMAX) 공동현관 로비폰(DRC-703LC/RF1)으로 교체시공 및 월패드(CAV-705U, CAV-705UW)와 연동 작업 - 라인시스템

로비폰·CCTV·도어락

by 블루스카이 0072 2021. 3. 11. 20:33

본문

안녕하세요 ^^

라인시스템입니다~

사당 방면으로

남부순환로를 타고 주행하다가

벚꽃로36길, 구로동로와

만나는 사거리에서

잠시 신호 대기 중입니다 ^^

라임색 화살표가

가리키는 공동현관 로비폰을

최신 제품으로 교체를 해야 해요 ^^

현재 사용 중에 있는

공동현관 로비폰을

정면에서 한 번 보실까요?

노란색 화살표가

가리키는 장치가

기존에 사용 중에 있는

공동현관 로비폰

DRC-700LC/RF1(CGC-230L 전용) 모델입니다~

안으로 들어가 볼까요?

실내에서

출입문(대문)을 바라본 모습인데

옥색 화살표가

가리키는 장치가

대문 개폐기 UN-11A-PLUS(유니코하이테크, UNICORHIGHTECH, 전기개폐기) 모습입니다~

분홍색 화살표가

가리키는 케이블은

대문 개폐기 UN-11A-PLUS(유니코하이테크, UNICORHIGHTECH, 전기개폐기)와 연결한 전원 케이블인데,

길이가 짧아서

새로 포설을 해야겠어요 ㅋㅋㅋ

이제

주황색 화살표가

가리키는 곳으로 가볼까요?



왼쪽 사진의

주황색 화살표가

가리키는 부분으로 가면

연한 보라색 화살표가

가리키는 부분이 보이는 데

이곳에

하이 박스를 설치해서

필요한 장치들을

보관할 예정이에요 ㅋㅋㅋ

왼쪽의

노란색 화살표가

가리키는 케이블이

분홍색 화살표가

가리키는 곳을 통과해서

오른쪽 노란색 화살표가

가리키는 곳까지

대문 개폐기 UN-11A-PLUS(유니코하이테크, UNICORHIGHTECH, 전기개폐기)와 연결할

전원 케이블을 새로 포설했어요 ㅋㅋㅋ

이제

라임색 화살표가 가리키는 레인커버도

곧 철거해야 합니다 ^^



기존에 사용 중이셨던

DC 전용 전기개폐기 UN-18D(유니코하이테크, UNICORHIGHTECH, 전기개폐기)가 사용했던 케이블을 연락선으로 사용해서

UTP 케이블을 포설하기 위해

묶은 모습이

초록색 화살표가

가리키는 부분이고

오른쪽 사진은

포설을 완료하고

UTP 케이블을

탈피한 모습입니다~

기존에 포설 되어 있는 UTP 케이블을 재 정렬을 한 후,

리드선(하네스 케이블)과

결선 작업을 하고

케이블 타이로

묶어 놓은 모습(노란색 화살표)입니다~

다른 공정의 작업을

먼저 해야 해서

공동현관 로비폰(DRC-703LC/RF1)이 사용할 케이블을

말아서 안쪽으로 넣어두고

기존에 사용 중에 있는

공동현관 로비폰 DRC-700LC/RF1(CGC-230L 전용) 모델을

보호하기 위해 사용했던 레인커버를 철거하고

새로운 레인커버(빨간색 화살표)를 설치 완료했어요 ㅋㅋㅋ

난연 CD 관 포설을 해야 해서

담장 위에 올라왔는데, 대문 쪽으로 기존에 포설 된 케이블이 보이네요 ㅋㅋㅋ





노란색 화살표가 가리키는 난연 CD 관을 포설하고

새들로 고정작업을 완료한 후,

요비선을 사용해서 전원 케이블(빨간색 화살표)을 포설했어요~





상용전원 분기 작업을 위해서

난연 CD 관을 하이 박스와 연결을 하고

하이 박스 안에서 결선 작업을 진행했어요~



공동현관 로비폰(DRC-703LC/RF1, COMMAX, 코맥스)에 공급할 상용전원(노란색 화살표)과 대문 개폐기 UN-11A-PLUS(유니코하이테크, UNICORHIGHTECH, 전기개폐기)를 제어할 모듈(노란색 화살표)과 결선 작업을 완료하고 하이 박스(라임색 화살표)를 닫았어요~



하이 박스 작업을 완료한 방금 작업을 완료했어요~

대문 개폐기 UN-11A-PLUS(유니코하이테크, UNICORHIGHTECH, 전기개폐기)와 도 결선 작업을 마무리했어요~

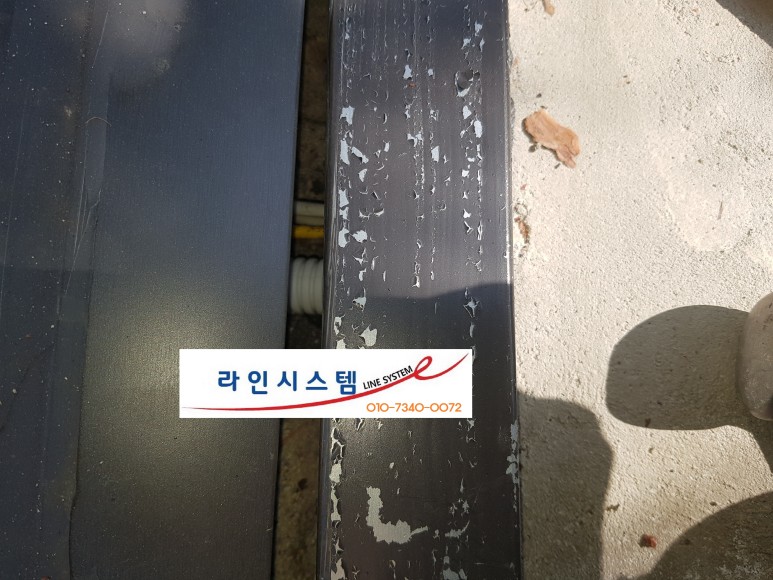

노란색 화살표가 가리키는 몰드(쫄대)는

원장님께서 특별 주문을 해서 구해주신 거예요 ^^



상용전원에 스위치가 연결되어 있음을 확인한 후,

상용전원을 주차장에서 연결을 해달라는 요청에 따라

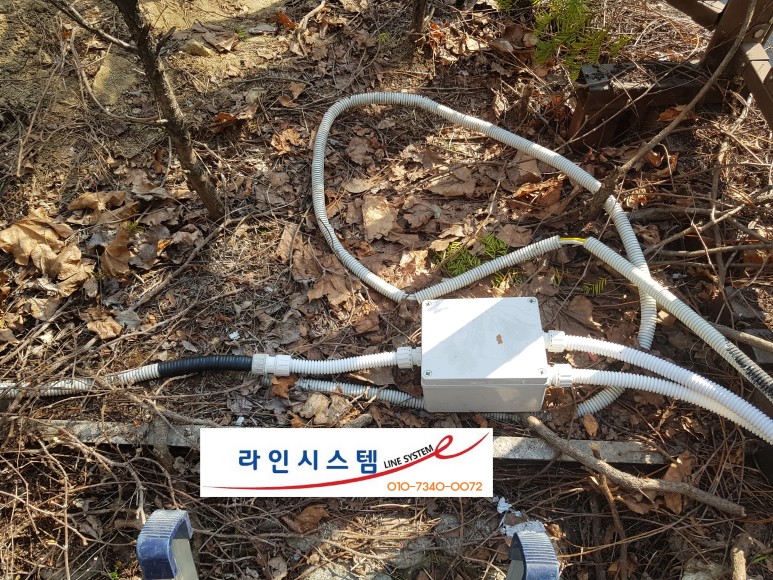

다시 하이 박스에 커넥터를 연결해서 새로운 곳(주차장)으로 난연 CD 관을 포설한 후,

케이블 결선 작업을 진행했어요~

라임색 화살표가 가리키는 난연 CD 관이 새롭게 포설한 부분입니다~

주차장에서 본 모습이에요~

기존에 사용 중에 있는 공동현관 로비폰

DRC-700LC/RF1(CGC-230L 전용) 과 방우 커버를 원장님께 전달을 해드리고 ㅋ



현관에 1개, 그리고 10개의 방중에서 하나를 골라

두 군데 장소에 설치된 월패드(CAV-705U)를 탈거한 후

케이블 연결 방식을 확인하는 중입니다~



일부 세대(방)에서

로비폰쪽 화면이 안 보인 이유와

음성이 들리지 않았던 이유를 알겠네요 ㅋㅋㅋ

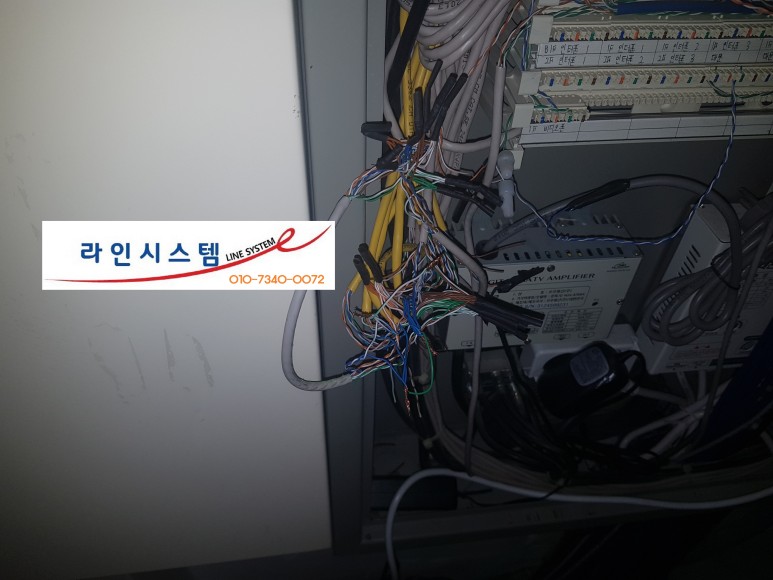

분전함에 있는 IDF 함을 열어서

각 방으로 포설 된 UTP 케이블 결선 부분을 조정하는 중입니다~



현관문 옆에 설치한

월패드(CAV-705U)로 10개의 방에

개별 통화 테스트를 하고 있습니다~

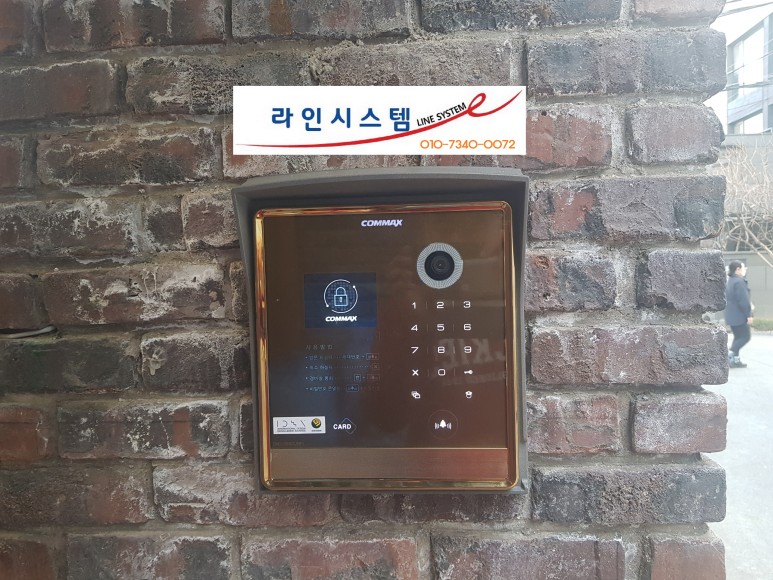

대문에 설치를 완료한

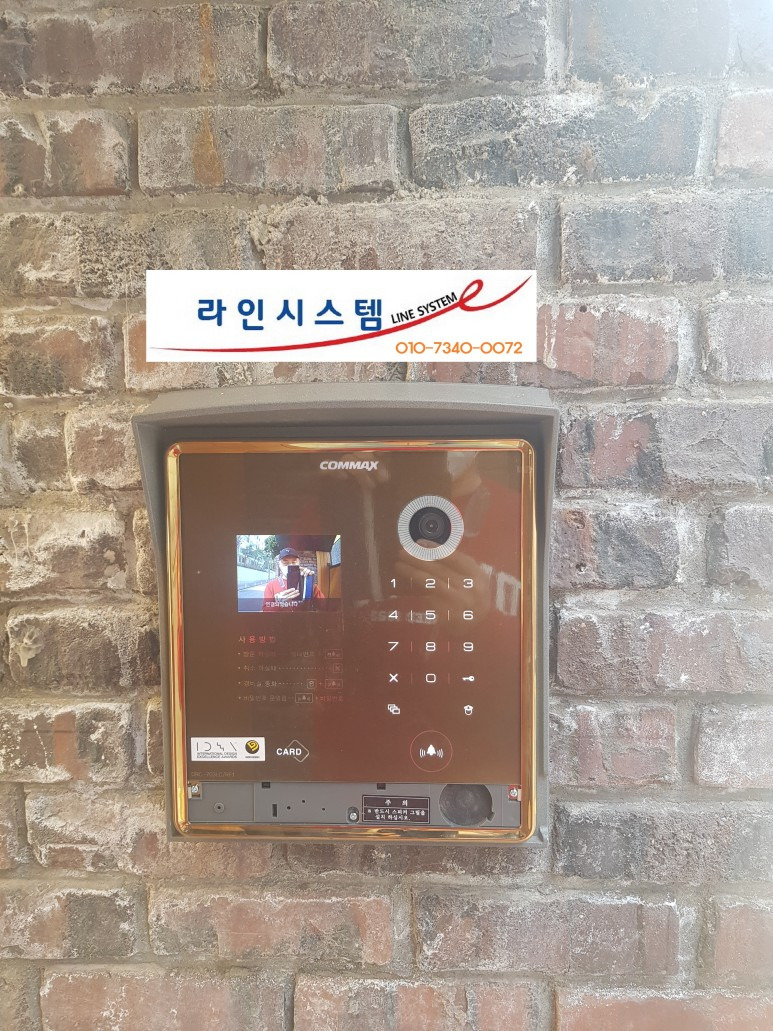

공동현관 로비폰(DRC-703LC/RF1, COMMAX, 코맥스)에서

11개의 방에 설치된 월패드(CAV-705U)와

통화 테스트 및 대문 개폐를 확인하는 중입니다~



공동현관 로비폰(DRC-703LC/RF1, COMMAX, 코맥스)의

관리자 비밀번호, 세대 비밀번호, 각 세대 호출 방법에 대한 내용을 전달을 마치고

퇴실하면서 촬영한 사진이에요~

공동현관 로비폰(DRC-703LC/RF1, COMMAX, 코맥스)과

그리고 기존에 11개의 방에 설치된 월패드(CAV-705U)와

연동 작업을 마쳤어요~

공동현관 로비폰(DRC-703LC/RF1, COMMAX, 코맥스)에 대한

세부정보가 궁금하시다면 아래 링크를 참고하시기 바랍니다~

DRC-703LC/RF1 | 로비폰 - 코맥스

코맥스는 스마트홈 전문 기업으로 인터폰부터 비디오폰, 스마트홈 시스템과 시큐리티 솔루션, HOME IoT 솔루션까지 삶의 안전과 가치를 만들고 있습니다.

www.commax.com

공동현관 로비폰(DRC-703LC/RF1)

주요 기능

3.5형 TFT LCD 디스플레이

전면 강화 유리

AF(지문 방지 코팅) 기술 적용

화이트/블루/골드 선택 가능

출입 인증 방식의 다양화(비밀번호/RFID CARD)

경비실 호출 및 통화

세대 호출 및 통화

월패드(CAV-705U, COMMAX, 코맥스)에 대한

세부정보가 궁금하시다면 아래 링크를 참고하시기 바랍니다~

CAV-705UW | 월패드 - 코맥스

코맥스는 스마트홈 전문 기업으로 인터폰부터 비디오폰, 스마트홈 시스템과 시큐리티 솔루션, HOME IoT 솔루션까지 삶의 안전과 가치를 만들고 있습니다.

www.commax.com

월패드(CAV-705U/CAV-705UW)

주요 기능

7형(17.8cm) Touch LED 디스플레이 적용

스마트폰으로 제어 가능(시큐 맥스 연동 시)

방문자 확인 및 통화(공동현관/개별 현관)

문 열림 기능

방범 기능(방범 센서 연동)

EMS 기능(전등, 가스, 보일러 제어)

편리 기능(택배 수신 알림, 비상 사다리 사용 경보)

경비실 통화
