광교에듀하임에 입주한 사무실에 SMART-C5(비밀번호·카드 겸용 리더기, 유비스마트, UBSMART)와 코맥스 비디오폰(CAV-43U, DRC-4L) 설치 - 라인시스템

안녕하세요 ^^

라인시스템입니다~

​

오늘은

작업을 일찍 시작해야 해서

8일, 월요일에

작업한 내용을 포스팅하고

오늘의 일정을 시작하려고요 ㅋㅋㅋ





맛있는 점심 식사를 하고

식사 장소에서 가까운

현장에 도착했더니,

아무도 안 계시네요 ㅋㅋㅋ

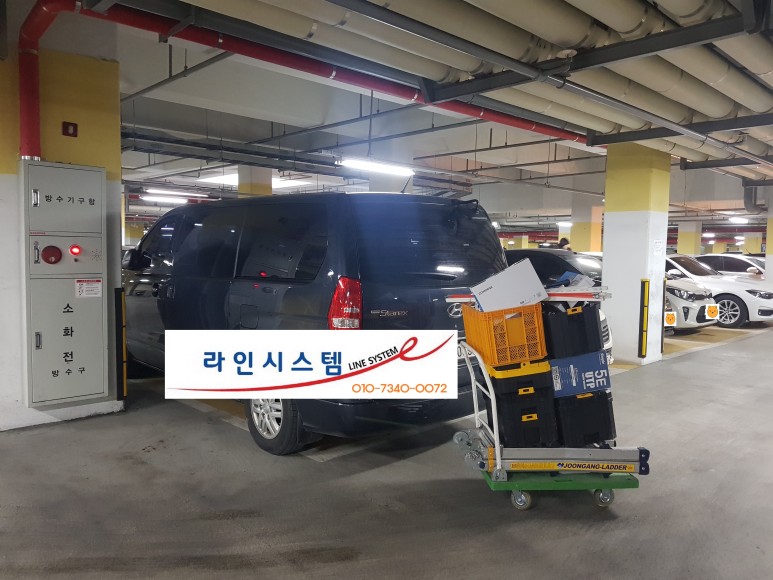

맨 처음 주차한 곳에서

한층 더 위층으로

차를 옮겨 주차를 한 후,

수레에 공구와 자재들을 싫고

기념 촬영을 ㅋㅋㅋ

​

그 사이에

차량이 제법 빠진듯합니다 ^^

수레에 싫린 짐을

하나씩 하나씩

바닥에 내려놓은 후에

문 앞으로 와서

바닥의 모습을 촬영했어요~

천장 위를 보니

하리가 떡 하니 버티고 있네요 ㅋㅋㅋ

다른 방법을 찾아야겠어요 ^^

​

사무실 내부에서 외부로

케이블 포설하는 부분은

일을 진행하면서

고민을 하려고요 ㅋㅋ

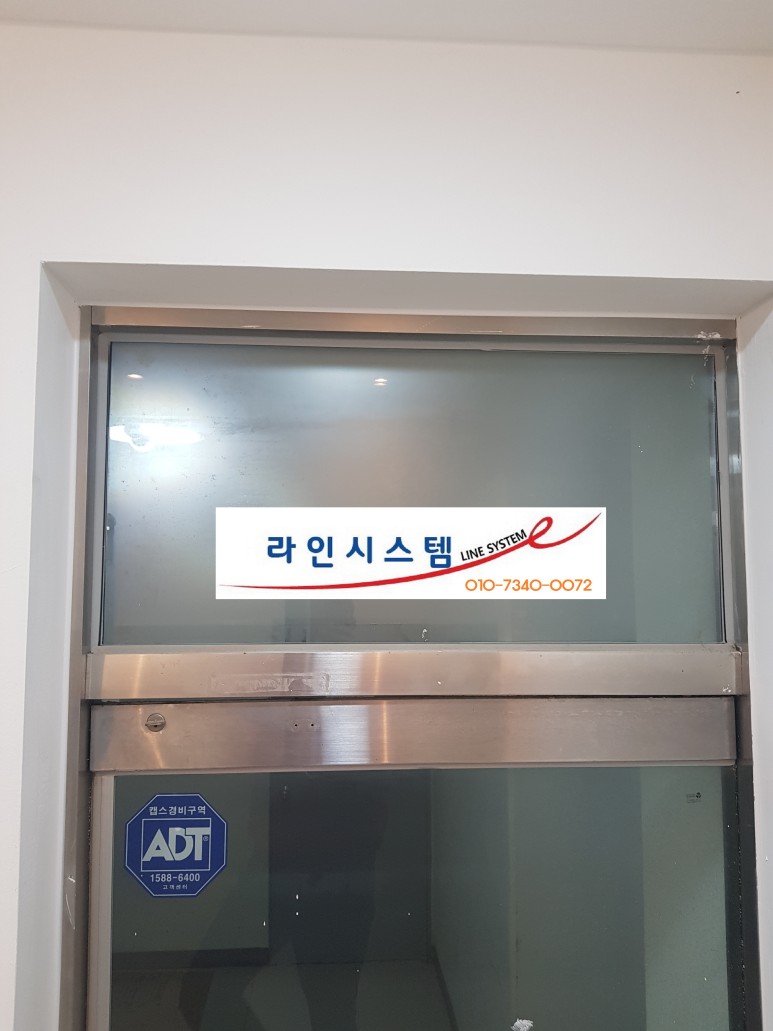

강화유리도어에

주로 사용하는 락장치인

데드볼트(DEAD-BOLT)를 설치하기 위해서

네임펜으로

2개의 직선(왼쪽 사진)을 표시해두었어요~

​

그런 후에,

빨간색 화살표가

가리키는 바와 같이

비닐 지번으로

타공 할 부분을

알 수 있게 했어요 ㅋㅋㅋ

​

바닥에서

천정을 바라보면서

촬영한 사진임을

감안하시기 바랍니다 ^^

이곳은

데드볼트(DEAD-BOLT)를

완전 매립이 아닌

반 매립의 형태로

설치를 해야 하는 현장이라서

​

라임색 화살표가

가리키는 바와 같이

타공 작업을

그라인더로 진행했어요~

​

데드볼트(DEAD-BOLT)가 사용해야 할 케이블을 포설하기 위해

황금색 화살표가 가리키는 부분에 타공 작업을 하고

데드볼트(DEAD-BOLT)가 위치한 부근으로

포설한 케이블이 분홍색 화살표가 가리키는 부분입니다 ^^

​

데드볼트(DEAD-BOLT)와 직접 연결할

하네스 케이블(노란색 화살표)과

결선 작업(옥색 화살표)을 진행한 직후에 사진을 찍었어요 ^^

데드볼트(DEAD-BOLT) 설치를 완료한 모습(아래 노란색 화살표)은

다음 공정과 함께 촬영을 했어요~

조금 전에 말씀드린 다음 공정은

두 개의 빨간색 화살표가 가리키는 부분이에요 ^^

​

함마 드릴로 두 개의 구멍을 만들었어요 ^^

칼 블록을 설치하기 위한 타공 작업이랍니다~

두 개의 구멍에 칼 블록을 설치한 후에

그 위에 몰드(쫄대, 노란색 화살표)를 부착하고

나사로 체결(라임색 화살표) 한 모습입니다~

UTP 케이블(빨간색 화살표)을 뽑아서

황금색 화살표가 가리키는 부분으로 인출을 해서

적당한 위치까지 포설한 케이블이

분홍색 화살표가 가리키는 부분입니다 ^^

​

두 개의 장치를 설치하기 위해

역시 벽에 타공 작업을 했어요~

​

초록색 화살표가 가리키는 부분과 그 아래

그리고 빨간색 화살표가 가리키는 부분과 그 아래 ㅋㅋㅋ

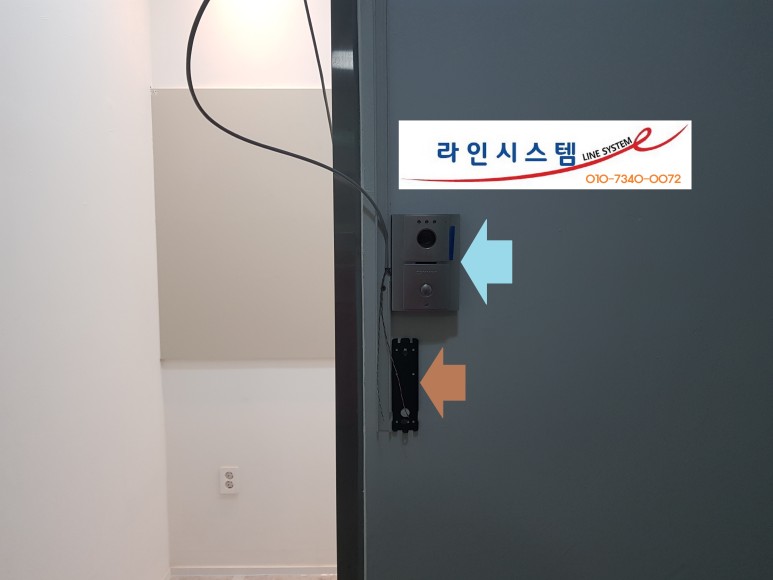

코맥스 비디오폰

개별 현관 카메라(DRC-4L, COMMAX, 연한 옥색 화살표)와

결선 작업을 마치고 고정작업까지 완료를 한 모습입니다~

​

그 아래

SMART-C5(비밀번호·카드 겸용 리더기, 유비 스마트, UBSMART)를 고정하기 위한

브래킷(밤색 화살표)도 고정작업을 진행했어요 ^^

​

물론

코맥스 비디오폰

개별 현관 카메라(DRC-4L, COMMAX, 연한 옥색 화살표)도

브래킷을 사용하여 고정작업을 진행했어요~

연한 보라색 화살표가 가리키는

SMART-C5(비밀번호·카드 겸용 리더기, 유비스마트, UBSMART)의 하네스 케이블과 조금 전에 포설한 케이블과 결선 작업(초록색 화살표)을 완료했어요~

코맥스 비디오폰

개별 현관 카메라(DRC-4L, COMMAX)와

​

SMART-C5(비밀번호·카드 겸용 리더기, 유비스마트, UBSMART)의 설치를

마무리했습니다~

​

이제 케이블을 사무실 내부로 포설을 해야 하는데요 ㅋ

황금색 화살표가 가리키는 CD 관이 아래로 향해 있는데

그 부분이 바로 사무실 소등 스위치가 연결된 부분입니다 ^^

​

빨간색 화살표가 가리키는 부분을 뚫고 나가면 되겠지만

하리는 하중을 받은 구조물이기에 그냥 두기로 했어요~

​

안전제일 ^^

다른 방법을 찾아야죠 ㅋㅋㅋ

사무실 외부에 있는 UTP 케이블(빨간색 화살표)이

연한 보라색 화살표가 가리키는 부분으로 인출된 다음에

노란색 화살표가 가리키는 케이블과 함께 만나서

라임색 화살표가 가리키는 부분에 타공을 해서

스위치 박스까지 내리기로 결정을 했어요~

​

이렇게 하면

몰드(쫄대)를 짧은 거 하나면 되거든요 ^^

사무실 외부에서 출입문을 바라본 모습입니다~

UTP 케이블이 사무실 내부로 포설 되었음을 확인할 수 있어요 ^^

​

다시 사무실 안쪽으로 들어와서

황금색 화살표가 가리키는 방향의 위쪽에서

라임색 화살표가 가리키는 부분에 타공 작업을 한 후에

사무실 출입문 바깥쪽에 있는 두 개의 장치와 연결된,

그리고 데드볼트(DEAD-BOLT) 와 연결된 케이블이

청회색 화살표가 가리키는 곳으로 나왔습니다~

​

이 두 가닥의 케이블과

퇴실 버튼(터치스위치, SM EB-30, 분홍색 화살표)과

그리고 또 하나의 케이블(CD 관을 통해 천정 위에서 포설)과

결선 작업을 진행해 줍니다~

연한 옥색 화살표가 가리키는 바와 같이

퇴실 버튼(터치스위치) 설치 작업을 마무리했습니다~

​

방금 말씀드린

또 하나의 케이블은 천정에서 어떻게 포설을 했을까요?

​

​

빨간색 화살표가 가리키는 부분의

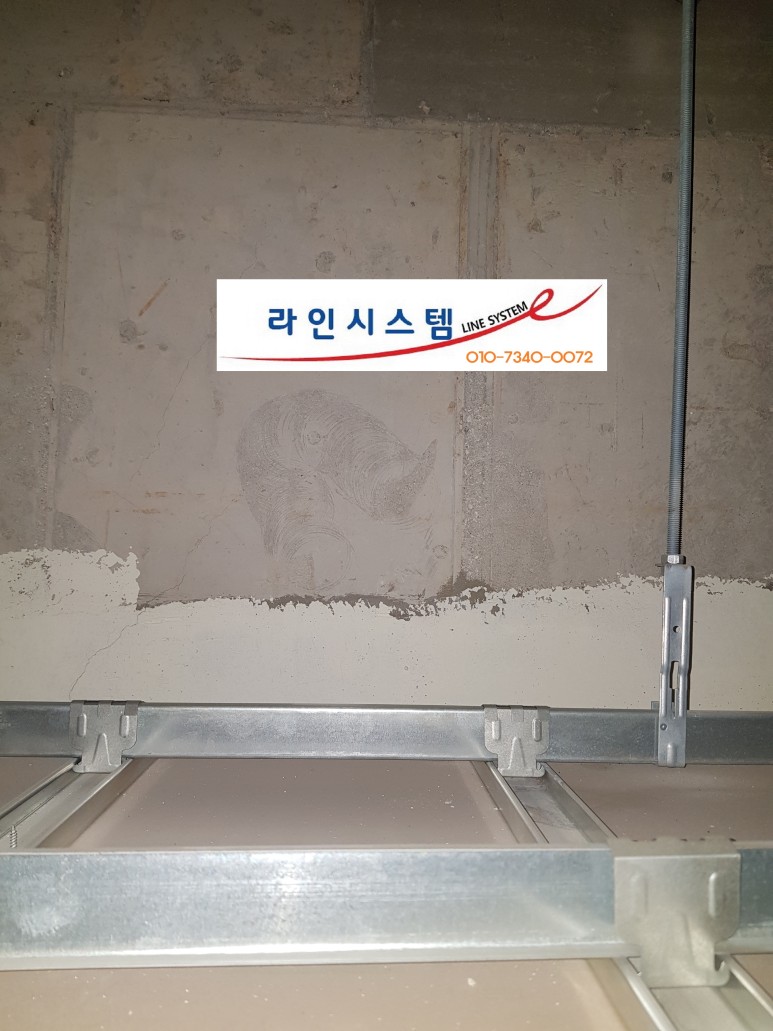

숨겨진 천정 안쪽을 한번 보실까요?

현장소장님께서

황금색 화살표가 가리키는 CD 관을 포설해 주셔서

아까 말씀드린 그 케이블 하나를 포설을 했답니다~

​

빨간색 화살표가 가리키는 부분의 하리 반대편 아래쪽

다시 말씀드리면 사무실 바깥쪽에는

코맥스 비디오폰 개별 현관 카메라(DRC-4L, COMMAX)과

SMART-C5(비밀번호·카드 겸용 리더기, 유비스마트, UBSMART) 가 있어요~



퇴실 버튼(터치스위치, SM EB-30)이 설치된 곳에서

사무실 출입문 보다 더 깊숙이 안쪽에 있는 점검구(라임색 화살표)를 통해

포설한 UTP 케이블 8가닥 중에서

SMART-C5(비밀번호·카드 겸용 리더기, 유비스마트, UBSMART)에 전원을 공급하기 위한 어댑터(노란색 화살표)를 연결하고,

나머지 여섯 가닥은 주황색 화살표가 가리키는 장치와 연결을 합니다 ^^

​

이 장치는 모니터 증설 보드(CTB-1C4M)라는 것인데 코맥스 비디오폰

개별 현관 카메라(DRC-4L, COMMAX) 한대와 비디오폰 4대를 연결하는 장치라고 보시면 됩니다 ^^

​

물론 그 반대의 경우도 있는데,

개별 현관 카메라 4대와 비디오폰 한 대를 연결하는

카메라 증설 보드(CTB-4C1M)라는 제품이 있으니 필요에 따라 사용을 하시면 될 거 같아요~

​

두 대의 비디오폰과 연결할 케이블은

분홍색 화살표, 밤색 화살표가 가리키는 두 가닥의 케이블입니다 ^^

사다리를 타고

빨간색 화살표가 가리키는 곳으로 올라가 볼까요?

SMART-C5(비밀번호·카드 겸용 리더기, 유비스마트, UBSMART)에

전원을 공급하기 위한 어댑터를 콘센트에 연결을 해서 안전하게 올려놓았습니다~

코맥스 파인뷰 비디오폰(CAV-43U, COMMAX FINE VIEW VIDEOPHONE)

4.3형 파인뷰 세대 기와 연결할 두 가닥의 UTP 케이블을 직선거리로 5M 정도를 지나 두 번째 점검구까지 포설을 했어요~

처음에는

UTP 케이블 두 가닥을 빨간색 화살표가 가리키는

CD 관을 통해서 넣었어요~

​

그 부분은 다음 사진에서

그리고 중간중간 말씀을 드리기로 하고요 ㅋ

조금 전 CD 관을 통해

분홍색 화살표가 가리키는 콘센트 박스까지

포설한 두 가닥의 UTP 케이블 중

​

UTP 케이블 한 가닥은

빨간색 화살표가 가리키는 부분까지 인출을 했고

나머지 한 가닥의 UTP 케이블은

라임색 화살표가 가리키는 곳에 있어요~

이렇게 UTP 케이블 두 가닥을 한 곳으로 포설을 했어요 ^^

​

라임색 화살표가 가리키는 UTP 케이블은 다시 말씀을 드릴게요 ^^

​

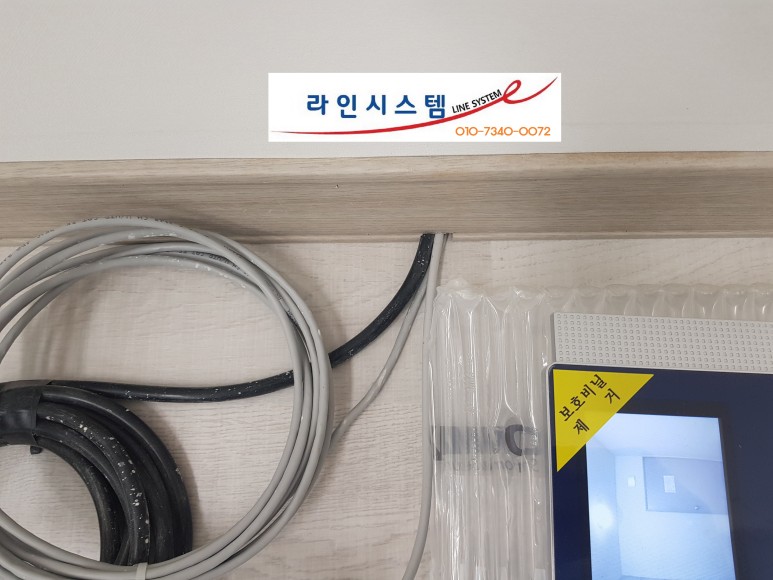

노란색 화살표가 가리키는 장치인

코맥스 파인뷰 비디오폰(CAV-43U, COMMAX FINE VIEW VIDEOPHONE)

4.3형 파인뷰 세대기를 빨간색 화살표가 가리키는 부분에 설치할 계획인데

그곳(빨간색 화살표가 가리키는 부분)으로 상용전원을 공급할 케이블(황금색 화살표)과 UTP 케이블이 보이시나요?

분홍색 화살표가 가리키는 곳에 인출한 두 가닥의 케이블 중

하나는

코맥스 파인뷰 비디오폰(CAV-43U, COMMAX FINE VIEW VIDEOPHONE)

4.3형 파인뷰 세대기의 하네스 케이블과 결선 작업을 했고 또 하나는 상용전원을 공급하기 위해 커넥터를 결합시켰습니다 ^^

​

옥색 화살표가 가리키는

상용전원 케이블을 콘센트와 연결을 하면

코맥스 파인뷰 비디오폰(CAV-43U, COMMAX FINE VIEW VIDEOPHONE)

4.3형 파인뷰 세대기에 전원이 공급이 됩니다 ^^

​

라임색 화살표가 가리키는 UTP 케이블을

청회색 화살표가 가리키는 단자함으로 인출을 하려고 했는데

두 개의 빨간색 화살표가 가리키는 곳 위/아래로 막혀 있네요 ㅋㅋㅋ

​

그래서 아래 사진과 같이

점검구로 다시 와서

빨간색 화살표가 가리키는 CD 관으로 포설 된 UTP 케이블 한 가닥을 다시 꺼내서

황금색 화살표가 가리키는 CD 관으로 포설을 진행했답니다~

코맥스 파인뷰 비디오폰(CAV-43U, COMMAX FINE VIEW VIDEOPHONE)

4.3형 파인뷰 세대기와 연결한 하네스 케이블과 상용전원 커넥터가 보이시나요?

라임색 화살표가 가리키는 바와 같이

상용전원이 공급되는 콘센트에

코맥스 파인뷰 비디오폰(CAV-43U, COMMAX FINE VIEW VIDEOPHONE)

4.3형 파인뷰 세대기와 연결된 전원 케이블을 연결하는 작업을 했습니다 ^^

​

또 다른 CD 관에서 밀어 넣은 UTP 케이블을 인출하여

연한 옥색 화살표가 가리키는 바와 같이 결선 작업을 해서 반대편 사무실로 포설을 했어요~

예상보다 CD 관이 길어서 그런지

케이블이 조금 짧더라고요 ^^

​

그래서 이렇게 연결을 한 후,

원래 상태로 마감을 진행했어요~

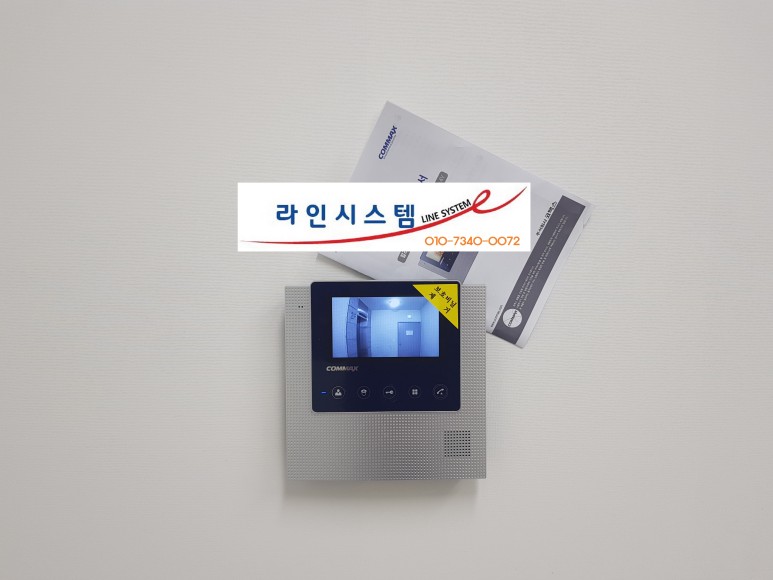

첫 번째 방에,

코맥스 파인뷰 비디오폰(CAV-43U, COMMAX FINE VIEW VIDEOPHONE)

4.3형 파인뷰 세대기를 설치 완료했습니다~



두 번째 방에도,

코맥스 파인뷰 비디오폰(CAV-43U, COMMAX FINE VIEW VIDEOPHONE)

4.3형 파인뷰 세대기를 설치 완료했습니다~

​

이곳은 벽에 거치하지 않고

데스크 위에 올려놓고 사용을 하신다고 하셔서

이렇게 마무리를 했어요 ^^

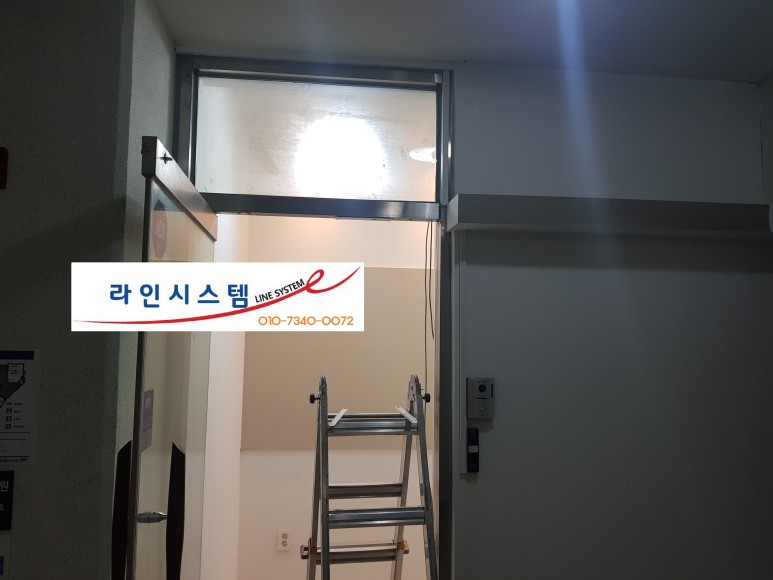

사무실 바깥쪽으로 와서

코맥스 비디오폰 개별 현관 카메라(DRC-4L, COMMAX) 버튼을 누르기 전에

멀리서 촬영을 다시 한번 했어요~



사무실 안쪽에 들어와서

두 곳의 장소에 설치한

코맥스 파인뷰 비디오폰(CAV-43U, COMMAX FINE VIEW VIDEOPHONE)

4.3형 파인뷰 세대기(빨간색 화살표, 노란색 화살표)에 외부 모습이 보이시는 것을 확인하실 수 있어요~

​

그렇게 2~3번을 하면서

비디오 테스트, 음성 테스트, 문이 잘 열리는지를 테스트했습니다 ^^

수레를 바깥쪽으로 꺼내야겠지요 ㅋㅋㅋ



이렇게 해서

코맥스 비디오폰 개별 현관 카메라(DRC-4L, COMMAX)와

SMART-C5(비밀번호·카드 겸용 리더기, 유비스마트, UBSMART)의

설치를 마무리했습니다~

모든 작업을 마치고

사무실 실내 등을 끄고

엘리베이터를 기다리면서

사무실 전면을 촬영했어요~

코맥스 파인뷰 비디오폰(CAV-43U, COMMAX FINE VIEW VIDEOPHONE)

4.3형에 대한 세부정보가 필요하시면 아래 링크와 내용을 참고하시기 바랍니다 ^^

CAV-43U | 파인뷰 비디오폰 | 월패드 - 코맥스

코맥스는 스마트홈 전문 기업으로 인터폰부터 비디오폰, 스마트홈 시스템과 시큐리티 솔루션, HOME IoT 솔루션까지 삶의 안전과 가치를 만들고 있습니다.

www.commax.com

CAV-43UG | 게이트뷰 모니터 - 코맥스

코맥스는 스마트홈 전문 기업으로 인터폰부터 비디오폰, 스마트홈 시스템과 시큐리티 솔루션, HOME IoT 솔루션까지 삶의 안전과 가치를 만들고 있습니다.

www.commax.com

코맥스 파인뷰 비디오폰(CAV-43U, COMMAX FINE VIEW VIDEOPHONE)

4.3형 파인뷰 세대기로 LED 백라이트를 적용하여 보다 생생한 화질을 전달합니다.

​

색상(케이스/윈도)

화이트/화이트 실버/블루

주요 기능

4.3형(10.9cm) LED 디스플레이 적용

방문자 확인 및 통화

문 열림 기능

경비실 통화

터치 버튼
