안녕하세요 ^^

라인시스템입니다~

이번에 추가로

비상문 자동개폐장치(SD-7000, 한양종합방재) 4대를 설치하면서

맨 처음에 설치한 장소인데,

맨 마지막에 포스팅을 하게 되네요 ^^

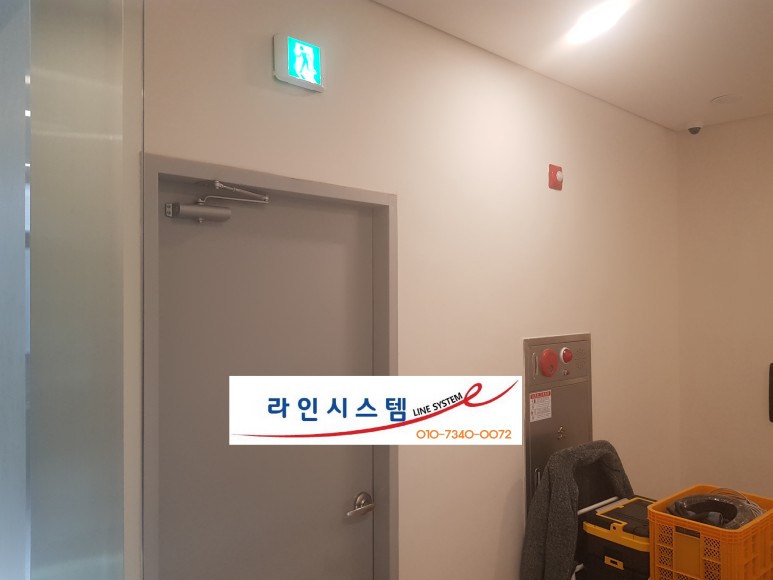

작업을 시작하기 전에 현장 사진을 찍었어요~~~

방화문에 이엠락(EM-Lock)을 설치하기 위해

지번을 사용하여 드릴로 타공할 위치를 표시를 해두었어요~

드릴을 사용해서

다양한 크기로 타공 작업을 진행한 직후의 모습입니다~

케이블(라임색 화살표)을 이엠락(EM-Lock)을 설치할 위치까지 포설을 했어요~

이엠락(EM-Lock)을 설치하기 위해

브래킷(주황색 화살표)을 설치했어요~

이엠락 브래킷(빨간색 화살표)에

이엠락(EM-Lock)을 설치했어요~

반대편 모습을 보실까요?

가로로 세 개의 줄이 보이는 부분이 있는데,

바로 이곳이

이엠락 아마추어 플레이트가 부착될 부분입니다~

라임색 화살표가 가리키는 부분이

바로 이엠락 아마추어 플레이트입니다~

이엠락 아마추어 플레이트의

반대편 모습을 보실까요?

빨간색 화살표가 가리키는 핀 이

이엠락 아마추어 플레이트를 고정하는 장치입니다~

비상문 자동개폐장치(SD-7000, 한양종합방재)를 설치하기 위해

칼 블록을 설치할 곳에 표시(로고 위/아래)를 해두었어요~

함마 드릴로 콘크리트 벽을 타공(로고 위/아래) 한 다음

칼 블록을 네 군데에 설치했어요 ^^

비상문 자동개폐장치(SD-7000, 한양종합방재)를 벽에 고정했어요~

나사 4개를 박았어요 ^^

비상문 자동개폐장치(SD-7000, 한양종합방재)와 연결된

소방 신호(화재신호) 케이블(주황색 화살표)을 지구 경종(소화전)까지 포설을 했어요~

소방 신호(화재신호) 케이블을 보호하기 위해

몰드(쫄대)로 마감을 했습니다~

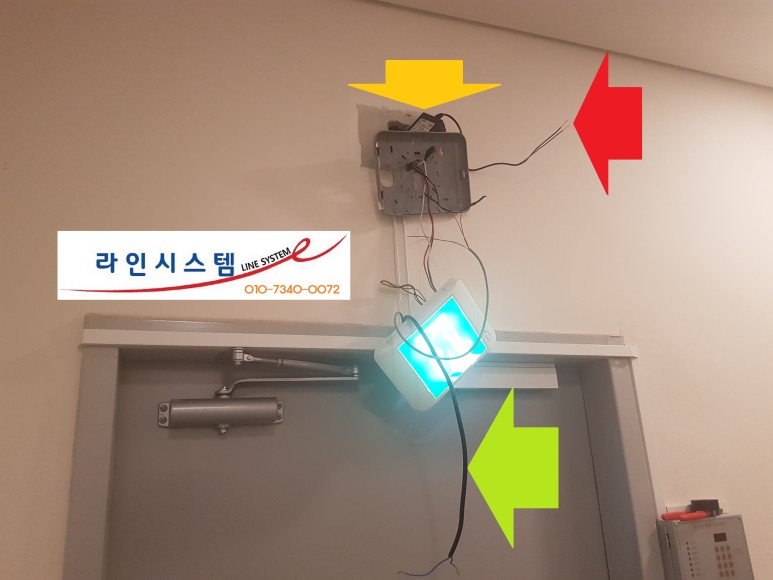

비상문 자동개폐장치(SD-7000, 한양종합방재)에

상용전원을 공급하기 위해서

비상문 자동개폐장치(SD-7000, 한양종합방재)에서부터 포설을 한

상용전원을 공급할 케이블이 라임색 화살표가 가리키는 부분이랍니다 ^^

상용전원은

비상문 자동개폐장치(SD-7000, 한양종합방재)와

번호·카드 리더기 SMART-C5(유비스마트, UBSMART)에 연결을 해야 하는데

번호·카드 리더기 SMART-C5(유비스마트, UBSMART)는

12V(빨간색 화살표)를 사용하기 때문에

어댑터(황금색 화살표) 1차 측을 상용전원과 연결을 해주어야 해요~



상용전원 작업을 완료했습니다~

비상문 자동개폐장치(SD-7000, 한양종합방재)에 전원이 켜진 것을 확인하실 수 있어요~

옥색 화살표가 가리키는 부분의 몰드(쫄대)를 통해서

바깥으로 포설한 케이블은 어떻게 연결이 되었을까요?





번호·카드 리더기 SMART-C5(유비스마트, UBSMART) 오른쪽에 있는

몰드(쫄대)를 통해 실내에서 실외로 포설한 케이블은

번호·카드 리더기 SMART-C5(유비스마트, UBSMART) 와 연결이 되어 있어요~



비상문 자동개폐장치(SD-7000, 한양종합방재)와

이엠락(EM-Lock)을 가까이에서 촬영했어요~



비상문 자동개폐장치(SD-7000, 한양종합방재)에서 포설해온

소방 신호(화재신호) 케이블도 지구 경종(소화전)과 결선하는 부분도 마감을 했어요~
