안녕하세요 ^^
라인시스템입니다~

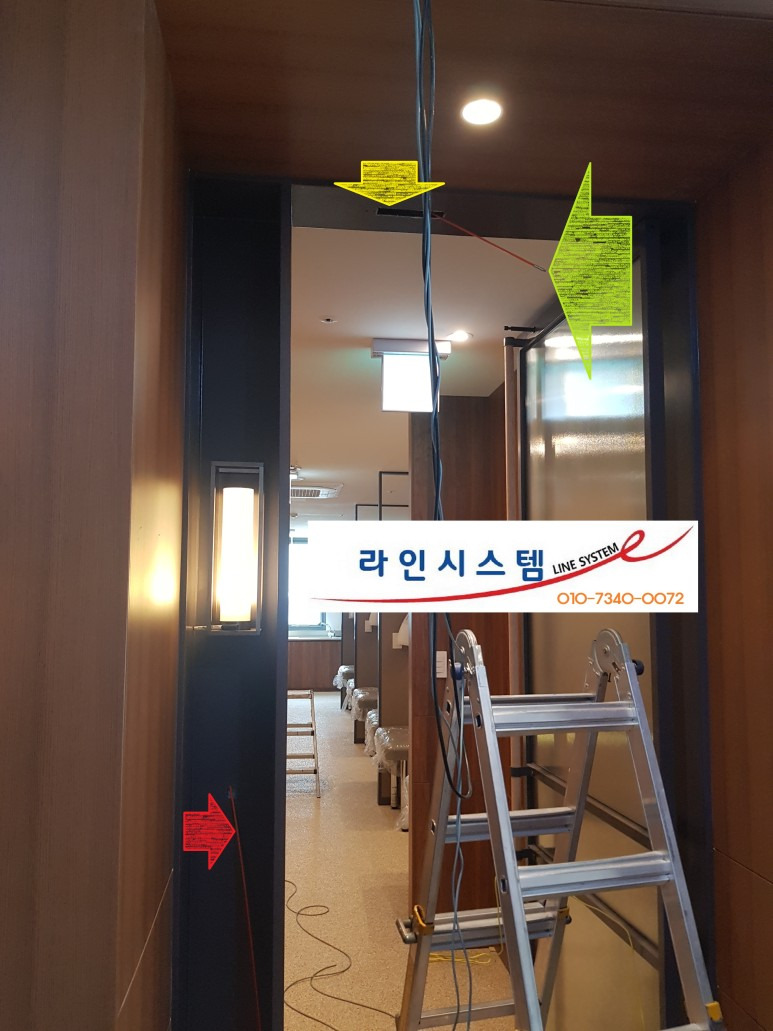

주황색 화살표가 가리키는 방향에서 포설해온 케이블이
노란색 화살표가 가리키는 케이블입니다 ^^
이 두 가닥의 케이블을
멀티 스마트카드 리더기 GM-200(GLONEXS, 글로넥스)을 설치할 곳에서 한 가닥
그리고 데드볼트(DEAD-BOLT)를 설치할 곳에서 한 가닥 총 4가닥을 위 사진에서 보이는 출입문 안쪽에 있는 전공구(점검구)가 있는 곳까지 포설을 해야 해요 ^^
출입문을 닫은 상태에서
네임펜으로 줄(라임색 화살표)을 그었어요 ^^
출입문을 열어서
조금 전 네임펜으로 마킹 한 부분을 확인했는데
줄이 삐뚤빼뚤 TT
출입문을 또 한 번 닫아보니
유격이 심하네요 ㅋㅋㅋ
템플릿(비닐 지번)을 부착한 후에,
출입문 바깥쪽에서 한번, 실내에서 한 번
이렇게 촬영을 했습니다~
촬영 각도에 따라
네임펜으로 마킹 한 줄과 템플릿의 선(점선, 실선)의 위치가
달리 보일 수 있음을 감안하시면
이 정도면 문제가 없을 것 같습니다 ^^
데드볼트(DEAD-BOLT)를 반매립의 형태로 시공하기 위해
양쪽에 두 개씩 타공 작업을 진행했어요~
데드볼트(DEAD-BOLT)를 반매립으로 시공하기 위해
그라인더로 절삭 작업을 한 곳(노란색 화살표)으로 나온 낚싯대(라임색 화살표)는
빨간색 화살표가 가리키는 곳으로 밀어 넣은 낚싯대와 한 몸입니다~
옥색 화살표가 가리키는 곳에서 천정까지 포설 된 멀티 스마트카드 리더기 GM-200(GLONEXS, 글로넥스)과 결선할 케이블과
라임색 화살표가 가리키는 데드볼트(DEAD-BOLT)가 사용할 케이블
공용공간 천정 텍스로 포설한 두 가닥의 케이블 도합 총 4개의 케이블이
실내 점검구(전공구, 노란색 화살표)까지 포설했어요 ㅋㅋㅋ
멀티 스마트카드 리더기 GM-200(GLONEXS, 글로넥스) 설치를 위해
두 종류의 브래킷을 차례로 설치를 한 후,
멀티 스마트카드 리더기 GM-200(GLONEXS, 글로넥스)을 설치 완료했습니다~
데드볼트(DEAD-BOLT) 하네스 케이블도 결선을 마쳤네요 ㅋㅋㅋ
이제
데드볼트(DEAD-BOLT) 설치를 해야겠네요 ㅋ
왼쪽 사진은
데드볼트(DEAD-BOLT) 걸쇠를 설치한 모습입니다~
절삭 작업(타공 부위)을 한 부분 좌우를 보시면
나사가 하나씩 박혀 있는데
그 안에 데드볼트(DEAD-BOLT) 걸쇠가 있어요~
오른쪽 사진은
데드볼트(DEAD-BOLT)를 반매립의 형태로
설치를 완료한 사진입니다 ^^
반매립의 형태로 설치 완료한
데드볼트(DEAD-BOLT)를
복도에서 한 번, 실내에서 한 번 촬영을 한 모습인데
딱 좋네요~
멀티 스마트카드 리더기 GM-200(GLONEXS, 글로넥스) 설치를 하면서
아니 보통 리더기를 설치하게 되면
바로 뒤편(실내 측)에 퇴실 버튼(터치스위치)을 설치하는 게 일반적인 형태입니다 ^^
그런데
멀티 스마트카드 리더기 GM-200(GLONEXS, 글로넥스) 설치를 하면서
퇴실 버튼(터치스위치)이 사용할 케이블을 포설하지 않았는데
이점 궁금하지 않으셨나요? ㅋㅋㅋ
출입문에서 실내로 3미터 정도 들어가면
이곳의 전등을 on/off 할 수 있는 스위치가 있는데
이곳에 퇴실 버튼(터치스위치)를 설치하기 위해
케이블 포설과 타공 작업을 진행한 후,
옥색 화살표가 가리키는 바와 같이
퇴실 버튼(터치스위치) 케이블과 결선 작업을 진행한 모습이에요~
퇴실 버튼(터치스위치) 을
왼쪽 끝과 전등을 on/off 할 수 있는 스위치와
센터(가운데)에 설치를 하려고 했는데
왼쪽 끝부분에 프레임이 지나가서
전등을 on/off 할 수 있는 스위치와
가까이 사이좋게 나란히 시공을 했어요 ^^
상용전원을 공급하기 위해 포설해온 케이블에 콘센트 작업을 진행한 후에
점검구(전공구)까지 포설해온 케이블(리더기, 데드볼트, 스위치)을 결선 작업을 진행한 모습입니다 ^^
어댑터 2개를 콘센트에 연결을 했습니다~
어댑터를 이제 점검구(전공구) 안쪽으로 올려야겠지요?
천정 텍스 위로 올려놓은 어댑터와 케이블입니다~
퇴실 버튼(터치스위치, OS142, SUPERLOCK)에도 전원이 들어왔네요~
데드볼트(DEAD-BOLT) 해정을 시도해보고 ㅋㅋㅋ
멀티 스마트카드 리더기 GM-200(GLONEXS, 글로넥스)에도 전원이 켜졌네요 ^^
데드볼트(DEAD-BOLT)를 매립하기 위해
그라인더로 절삭 작업을 한 잔해물입니다 ㅋㅋㅋ
잔해물이 두 개인데,
이번에 두 곳에 설치를 했어요 ^^
나머지 한 곳은
조만간 포스팅을 하도록 할게요~
이번에 설치한
멀티 스마트카드 리더기 GM-200(GLONEXS, 글로넥스) 의 사양은 아래와 같으니 참고하시기 바랍니다 ^^
32bit의 최신형 CPU를 탑재하여
혁신적인 멀티 스마트카드 지원 기능이 구현되어 있습니다.
특히 사용자 관리 소프트웨어를 지원하여
사업장 관리에 편리함을 극대화하였습니다.
32bit의 최신형 CPU를 탑재하여
혁신적인 멀티 스마트 카드 지원 기능이 구현되어 있습니다.
특히 사용자 관리 소프트웨어를 지원하여
사업장 관리에 편리함을 극대화하였습니다.
CPU 32bit, 120MHz CPU
디스플레이 2.8Inch Color LCD
메모리 Flash : 8Mbyte
SRAM : 256Kb
카드 저장량 20,000명
번호 저장량 4~8자리, 100명
주파수 13.56MHz
전원 AC 12V~24V
DC 12V~24V
소비전류 12V – 250mA
24V – 150mA
사이즈 150mm X 86mm X 33mm
