안녕하세요 ^^

라인시스템입니다~

러시아워를 피해서 일찍 나왔어요 ^^

​

현장에 너무 일찍 도착을 해서

그래도 혹시나 하는 마음에 사무실에 왔는데,

역시나 ㅋㅋㅋ

출근시간까지는 아직 2시간이 남았으니,

아침식사를 하러 가면서 1층에 있는 것을 촬영한 거랍니다~

9시가 거의 다 되어갈 무렵인데,

지하 4층까지는 아직 빈자리가 많아요 ^^

​

수레에 짐을 챙겼어요~





작업을 시작하기 전에

출입문을 실외에서 실내에서 바라보면서

촬영한 사진입니다 ^^

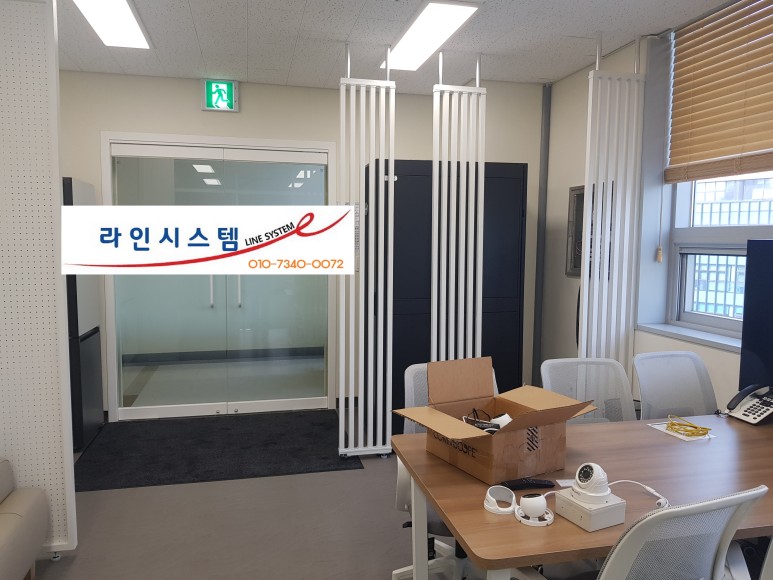

CCTV 카메라가 담긴 박스에

XPass 스마트 IP RFID 단말기(SUPREMA, 슈프리마)와 어댑터 등등이 있어요~

출입문을 닫고

각각의 문이 중앙에 오는지 확인을 하고 있습니다 ^^

비닐 지번을 부착할 위치에

네임펜으로 두 개의 평행선(주황색 화살표)을 그었습니다~

두 개의 비닐 지번을 부착하고



실내에서

출입문을 밀어보고, 당겨보고 비닐 지번의 위치를 확인하고

실외에서

출입문을 밀어보고, 당겨보고 비닐 지번의 위치를 확인하고

각각의 비닐 지번에 4개씩 총 8개 타공 작업을 진행했어요 ^^

이곳은 반매립의 형태로 시공을 하기로 했거든요 ㅋㅋㅋ

그라인더로 절삭 작업을 진행하고 있어요~

절삭 작업을 완료했습니다~

데드볼트(DEAD-BOLT)가 매립될 공간입니다 ^^

옥색 화살표가 가리키는 두 개의 철판이

그라인더라는 공구를 사용해서 절삭한 잔해물입니다 ㅋㅋㅋ

데드볼트(DEAD-BOLT)가 사용할 케이블(노란색 화살표)을

옥색 화살표가 가리키는 곳으로 인입을 해서

데드볼트(DEAD-BOLT) 하네스 케이블과 결선(두 개의 빨간색 화살표) 작업을 진행한 모습입니다~

데드볼트(DEAD-BOLT, 핑크색 화살표) 설치를 마쳤어요~

출입문을 닫고

데드볼트(DEAD-BOLT) 위치를 다시 한번 보고 있어요~

타공 작업을 하나 했어요 ㅋㅋㅋ

이 구멍을 통해 케이블을 외부로 포설을 해야 하거든요 ^^

​

반대편 쪽으로 가보실까요?



반대편에는 서로 다른 크기로

두 개의 타공 작업을 진행했어요 ㅋㅋㅋ



라임색 화살표가 가리키는 부분으로 밀어 넣은 요비전선이

보라색 화살표가 가리키는 부분까지 관통을 했습니다 ^^

​

그런 다음 케이블을 포설하고

XPass 스마트 IP RFID 단말기(SUPREMA, 슈프리마, 초록색 화살표)를

결선해서 설치하고

퇴실 버튼(터치스위치, SM-EB30)도 결선해서 설치하고 ㅋㅋㅋ

파란색 화살표가 가리키는 곳으로 케이블을 포설했어요 ㅋㅋㅋ

통전금구를 설치해야겠지요 ^^

케이블(연한 보라색 화살표)을 통전금구로 관통을 한 후,

통전금구(핑크색 화살표) 한쪽 편을 프레임에 고정한 다음

방화문을 닫아보았어요 ㅋㅋㅋ

초록색 화살표가 가리키는 강철요비선이

빨간색 화살표가 가리키는 곳으로 들어가서

노란색 화살표가 가리키는 곳으로 나왔어요 ^^

강철요비선에

케이블을 묶어서

라임색 화살표가 가리키는 곳으로 인출했어요 ^^

​

통전금구(라임색 화살표)도 고정작업을 하고 ㅋ

케이블을 적당한 길이로 재단을 하고

타공 작업을 한 곳으로 용도에 맞게 포설 작업을 마쳤어요~

XPass 스마트 IP RFID 단말기(SUPREMA, 슈프리마, 빨간색 화살표) 설치를 마치고

수평자로 수평을 보면서

코맥스 인터폰 자기(DR-201D, COMMAX, 노란색 화살표) 브래킷을 고정했습니다~

코맥스 인터폰 자기(DR-201D, COMMAX) 도

설치를 마무리했어요 ^^

다시 사무실로 들어와서

결선 작업(빨간색 화살표) 을 진행했어요~

​

이곳은 XPass 스마트 IP RFID 단말기(SUPREMA, 슈프리마) 와

퇴실 버튼(터치스위치, SM-EB30)와

데드볼트(DEAD-BOLT) 와

그리고 어댑터와 연결할 케이블과 결선이 되어 있는 곳입니다~

XPass 스마트 IP RFID 단말기(SUPREMA, 슈프리마) 가 사용할 어댑터와

데드볼트(DEAD-BOLT) 두 대가 사용할 어댑터입니다~

서버 뒤쪽에 있는 곳까지

케이블(노란색 화살표)을 포설했어요~

전원 케이블에 플러그(옥색 화살표)를 연결한 후,

콘센트에 꽂았어요 ^^

데드볼트(DEAD-BOLT) 두 대가 잘 작동하는지

테스트를 하는 중입니다 ^^



케이블 정리 작업을 했어요~

서버 랙 안에 있는 PoE 허브(HUB)에 RJ45를 꽂기 위해

빨간색 화살표가 가리키는 바와 같이

서버 랙 안으로 들어간 UTP 케이블에 함께 묶은 모습니다~



서버 랙 안으로 들어온

UTP 케이블 끝단의 RJ45 작업을 한 후,

PoE 허브(HUB)에 꽂아 줍니다~

​

이 케이블 하나로

두 대의

XPass 스마트 IP RFID 단말기(SUPREMA, 슈프리마) 가

TCP/IP 통신을 할 수 있도록 해놓았습니다 ^^

​

이제

코맥스 인터폰 모기(DP-2S, COMMAX) 설치를 진행해야 해요 ^^

천정 텍스 안쪽으로 포설한 UTP 케이블을

목적지가 있는 데스크 아래로 포설한 후,

보시는 바와 같이 쫄대(몰드, 황토색 화살표)로 마감 처리를 했어요~



빨간색 화살표가 가리키는 장치가

데스크 위에 설치한

코맥스 인터폰 모기(DP-2S, COMMAX)의 모습입니다~

​

데스크 아래에는

노란색 화살표가 가리키는 바와 같이

코맥스 인터폰 모기(DP-2S, COMMAX)에

상용전원을 공급하기 위한 플러그(노란색 화살표)가

멀티탭에 꽂혀있어요 ㅋㅋㅋ

패키지 박스들입니다~

퇴실 버튼(터치스위치, SM-EB30) 박스는

작아서 그런지 안 보이더라고요 ㅋㅋㅋ

서버 랙을 바라보니

갑자기 옛날 생각이 나네요 ㅋㅋㅋ



나오면서

XPass 스마트 IP RFID 단말기(SUPREMA, 슈프리마) 와

코맥스 인터폰 자기(DR-201D, COMMAX)의 모습을 촬영했어요~
